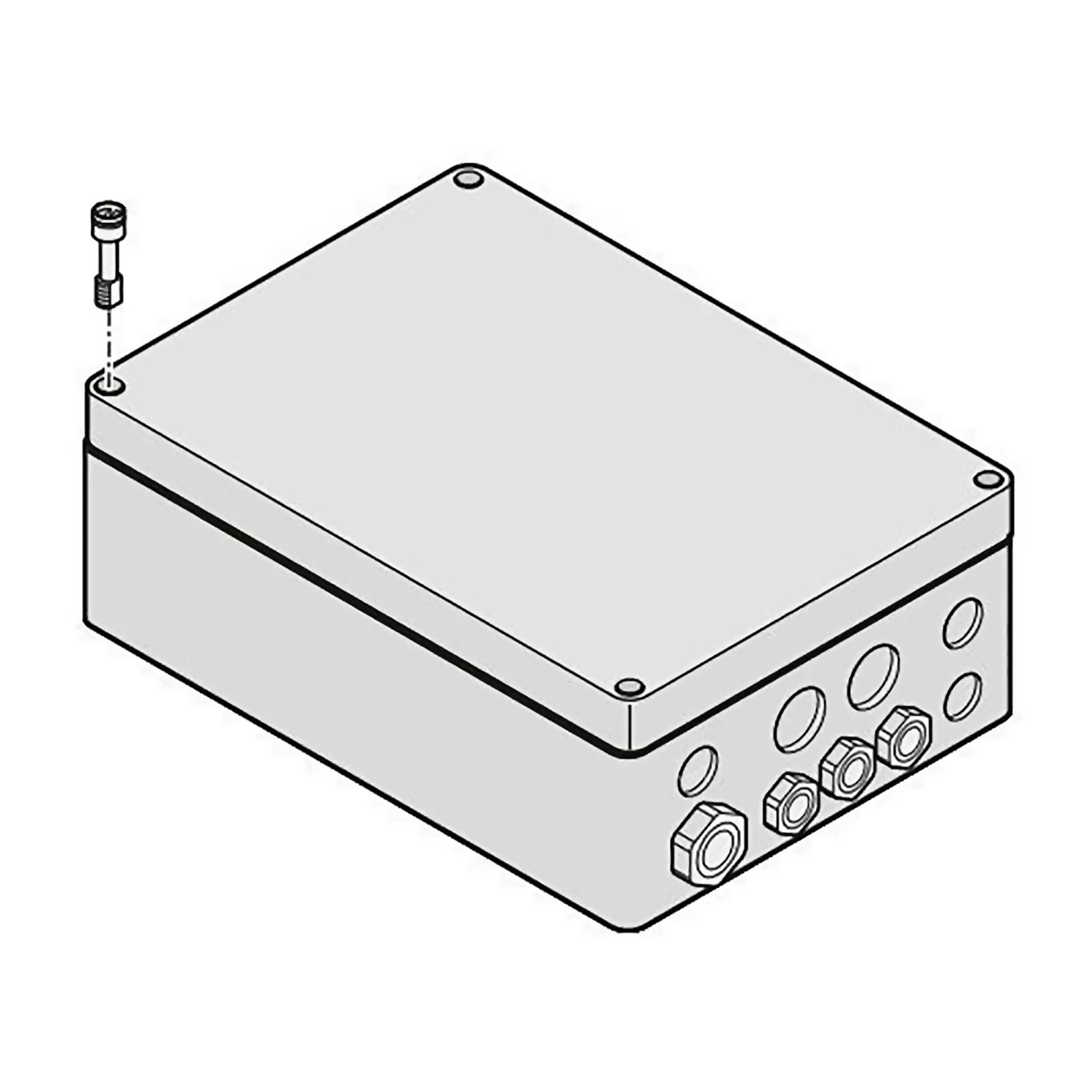

SOMMER Steuerung Twist 200 E/EL Im Gehäuse

Beschreibung zu SOMMER Steuerung twist 200 E/EL im Gehäuse

Diese Antriebssteuerung ist ein Ersatzteil für SOMMER twist 200 E/EL Drehtorantriebe. Es handelt sich dabei um eine komplette Steuerungseinheit aus einer Steuerplatine DST-A 24 und einem Ringkerntrafo, die sich innerhalb eines witterungsbeständigen Gehäuses befinden. Der Komplettaustausch der Steuerung wird immer dann empfohlen, wenn deren gesamte Einheit unwiederbringlich beschädigt wurde. Sind die Antriebseinheiten dagegen noch intakt, so lassen sich diese mit einer Ersatzsteuerung problemlos weiter betreiben.

Lieferumfang

• 1 x SOMMER Steuerungsplatine twist 200
• 1 x SOMMER Gehäuse für Steuerung twist 200
• 1 x SOMMER Trafo Ringkern 230 V/18 V/ 150 VA
• 1 x SOMMER Halteblech Trafo twist 200
• Montagematerial

Hinweis1: Die SOMMER Steuerung twist 200 E/EL im Gehäuse wird ohne Funkempfänger ausgeliefert. Benötigen Sie ein neues Funkmodul, so wird wahlweise das SOMMER Funkempfängermodul SOMup 4, 868,95 MHz (neues Funksystem) oder das SOMMER 4-Kanal-Funkempfängermodul, 868,8 MHz (altes System) angeboten.

Hinweis2: Die SOMMER Steuerung twist 200 E/EL im Gehäuse ist nur für die Drehtorantriebe twist 200 E und twist 200 EL geeignet. Sie funktioniert nicht mit den stärkeren Modellen twist 350 oder twist XL. Für diese sind alternativ die Artikel SOMMER Steuerung DT-A-1/twist 350 im Gehäuse und SOMMER Steuerung twist XL im Gehäuse verfügbar.

SOMMER Steuerung twist 200 E/EL im Gehäuse als Ersatzteil

Drehtorantriebe vom Hersteller SOMMER bestehen meist aus einer Steuerungs- und ein bis zwei Antriebseinheiten. Über diese Steuerung werden die Antriebsmotoren einerseits mit Spannung versorgt aber anderseits auch gesteuert. Fällt die Steuerungseinheit aus, so hat dies einen Totalausfall des Torantriebs zur Folge. Allerdings sind diese Steuerungen auch als Ersatzteil verfügbar. Für die Antriebsmodelle twist 200 E und twist 200 EL wird z. B. die SOMMER Steuerung twist 200 E/EL im Gehäuse angeboten.

Das mitgelieferte Gehäuse ist wettergeschützt und verhindert bei korrektem Einbau das Eindringen von Feuchtigkeit (Schutzart IP 65). Innerhalb des Gehäuses ist unter anderem ein Trafo Ringkern 230 V/18 V/150 VA untergebracht. Dieser wandelt den 230-V-Wechselstrom in eine Niederspannung um, mit welcher anschließend der gesamte Antrieb versorgt wird. Weiterhin ist in der SOMMER Steuerung twist 200 E/EL im Gehäuse eine Steuerplatine DST-A 24 vorhanden, die die Funktionen des Antriebs verwaltet.

Eine Aufgabe der Steuerplatine ist die Spannungsversorgung. So geht die Niederspannung vom Trafo nur in die Platine ein und wird von dieser ausgehend auf die Antriebseinheiten und allen angeschlossenen Zubehör verteilt. Die in der SOMMER Steuerung twist 200 E/EL im Gehäuse vorhandene Platine ist außerdem ein Vermittler zwischen den Eingabegeräten (Taster, Funkempfänger etc.), die Befehle entgegennehmen und den Antriebseinheiten weitergeben. Daher wird auch alles Zubehör immer über die Platine angeschlossen. Dies betrifft auch alle Sicherheitseinrichtungen wie z. B. Lichtschranken, die ebenfalls durch die Steuerplatine geregelt werden.

Hinweise zum Austausch der Steuerungseinheit

Bitte beachten Sie, dass die SOMMER Steuerung twist 200 E/EL im Gehäuse nur von ausgebildeten Elektrofachkräften installiert werden darf. Dies betrifft alle Arbeiten am 230-V-Stromnetz, wie z. B. das Abklemmen der defekten Steuerung sowie den Neuanschluss des Ersatzteils. Bei unsachgemäßer Durchführung können lebensgefährliche Stromschläge drohen und es ist auch leicht eine Beschädigung des Ersatzteils möglich.

Bevor Sie die gesamte SOMMER Steuerung twist 200 E/EL im Gehäuse austauschen, wird deren Überprüfung empfohlen, ob sie tatsächlich komplett defekt ist. So kann bereits ein kaputter Trafo oder eine durchgebrannte Feinsicherung zum Ausfall des Torantriebs führen. In diesem Fall würde es dann ausreichen, nur die betroffenen Teile auszuwechseln.

Technische Daten

• Steuerungseinheit für twist 200 E/EL Drehtorantriebe
• Steuerplatine: DST-A 24
• Netzanschluss: 230 V
• interne Spannung: 24 V
• min. Standby-Verbrauch: 2,9 W
• Temperaturbereich: -30 bis +70 °C
• Schutzart des Gehäuses: IP 65
• Abmessungen (B x H x T): 175 x 250 x 75 mm

EAN: 4015862986016
