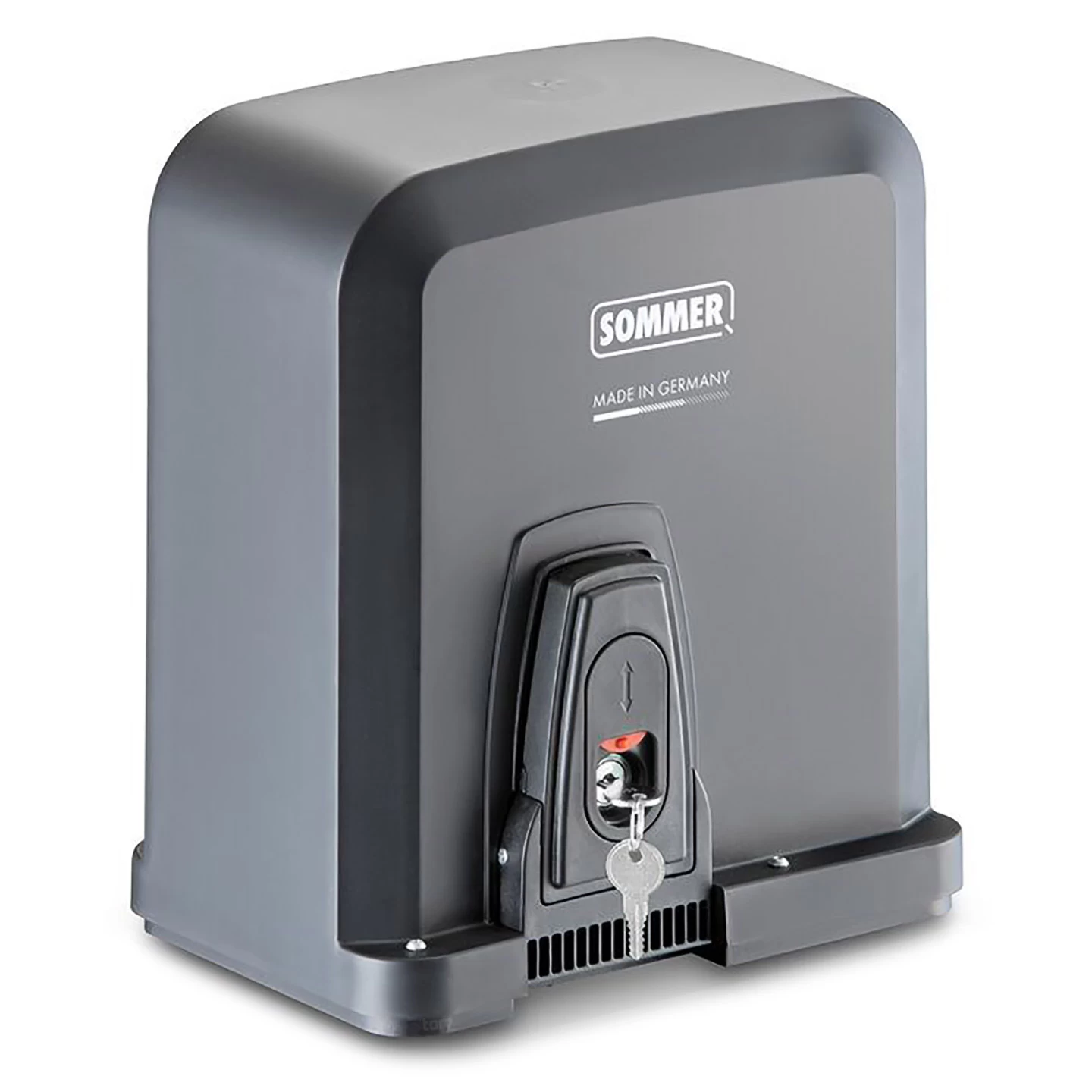

SOMMER Schiebetorantrieb STArter S2, Einzelantrieb

Beschreibung zu SOMMER Schiebetorantrieb STArter S2, Einzelantrieb

Der hier erhältliche Schiebetorantrieb STArter S2 ist ein Einzelantrieb, bei dem neben der Antriebseinheit nur noch das Montagematerial mitgeliefert wird. Weiteres Zubehör, wie Handsender und Zahnstangen, ist dagegen nicht enthalten. Damit ist ein solcher Einzelantrieb vor allem als Ersatzteil vorgesehen, für den Fall, dass eine bestehender Schiebetorantrieb ausfällt. Hier lässt sich die Antriebseinheit mit wenigen Arbeitsschritten austauschen, während man die Zahnstangen weiter behält. Möchten Sie dagegen einen neuen Antrieb einbauen, so wird der STArter S2 auch als Komplettset angeboten.

Lieferumfang

• 1 x SOMMER Schiebetorantrieb STArter S2, Einzelantrieb
• SOMMER Montagekonsole für Schiebetorantriebe STArter und STArter+
• Montagematerial (Montagebleche, Schrauben u. Unterlegscheiben)
• 2 x SOMMER Schaltmagnet für Kunststoff Zahnstange

Hinweis: Beim SOMMER Schiebetorantrieb STArter S2, Einzelantrieb sind kein Handsender und auch keine Zahnstangen enthalten. Beides ist jedoch innerhalb eines Komplettsets oder auch einzeln erhältlich.

SOMMER Schiebetorantrieb STArter S2, Einzelantrieb als Ersatzteil

Bei dem SOMMER Schiebetorantrieb STArter S2 handelt es sich um eines der neusten Antriebsmodelle des Herstellers. Dieser ist für kleine bis mittelgroße Schiebetoranlagen mit einem Flügelgewicht bis zu 300 kg und einem Fahrweg von max. 6000 mm geeignet. Torantriebe von SOMMER zeichnen sich durch Verarbeitungsqualität und Langlebigkeit aus. Wird der Antrieb korrekt eingebaut und betrieben, so hält er über viele Jahre lang. Allerdings kann es auch zu unvorhersehbaren Ereignissen wie z. B. einen Blitzeinschlag kommen, bei welchen der Antrieb Schaden nehmen könnte. Für solche Fälle wird der SOMMER Schiebetorantrieb STArter S2, Einzelantrieb angeboten, sodass man die Antriebseinheit austauschen, aber die Zahnstangen weiter verwenden kann.

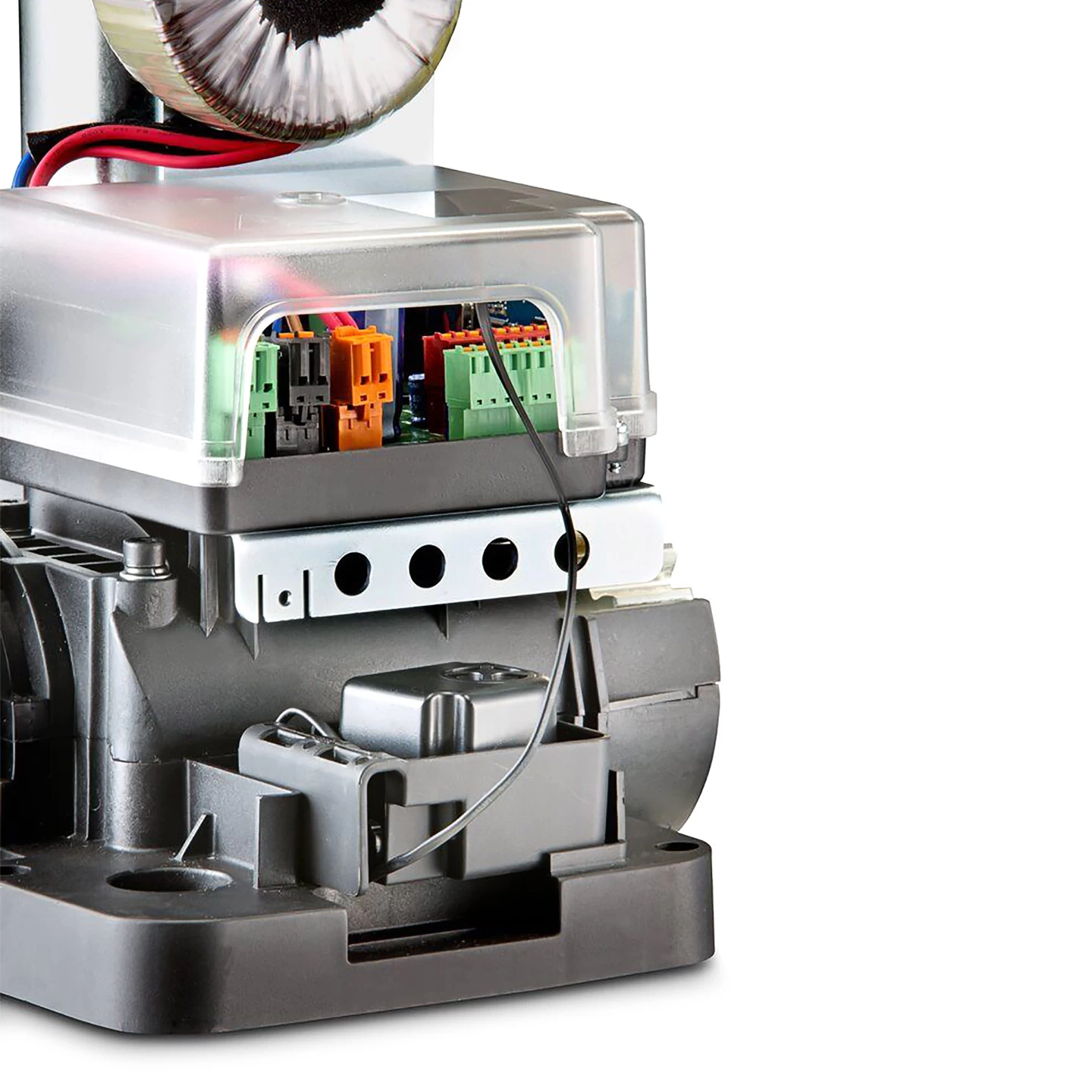

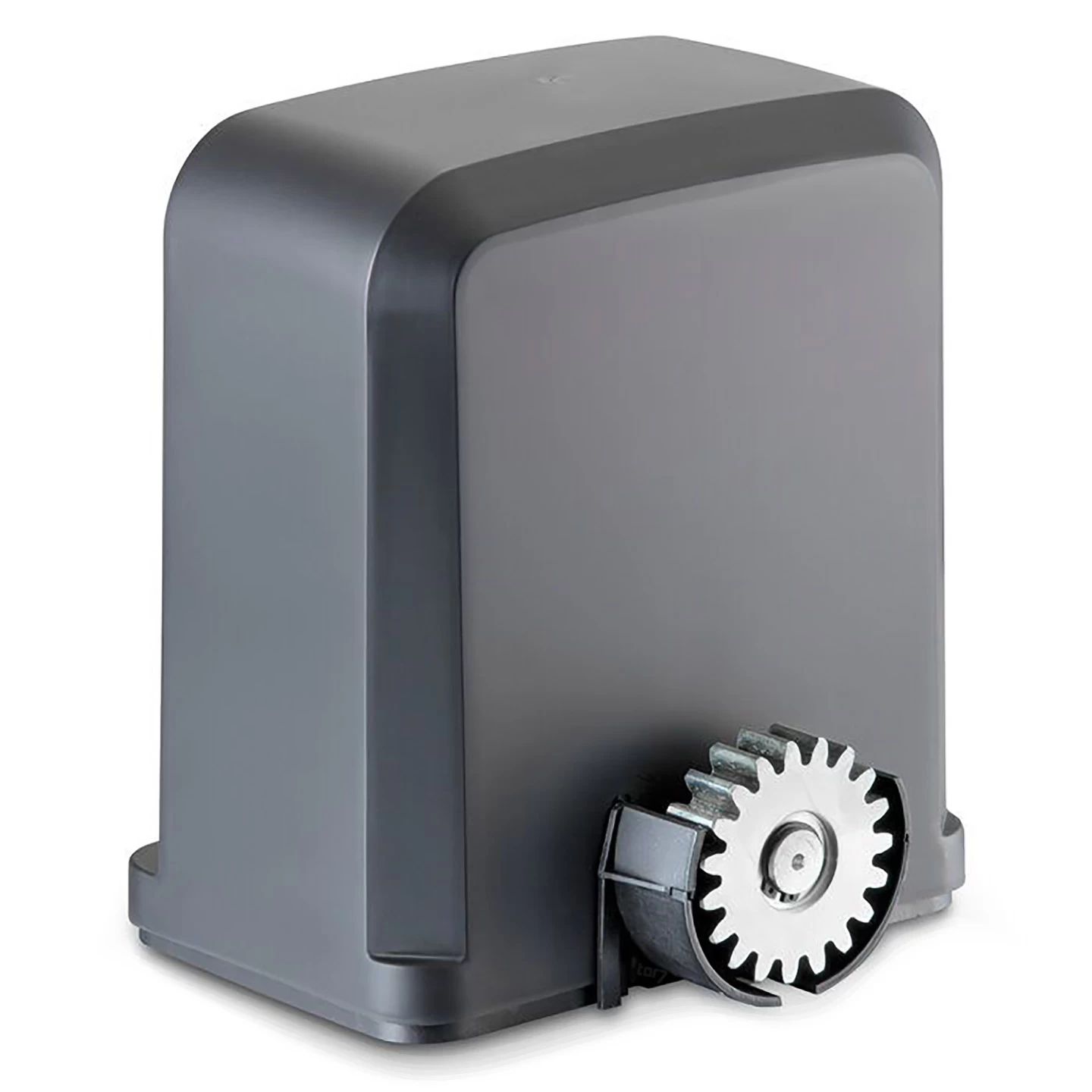

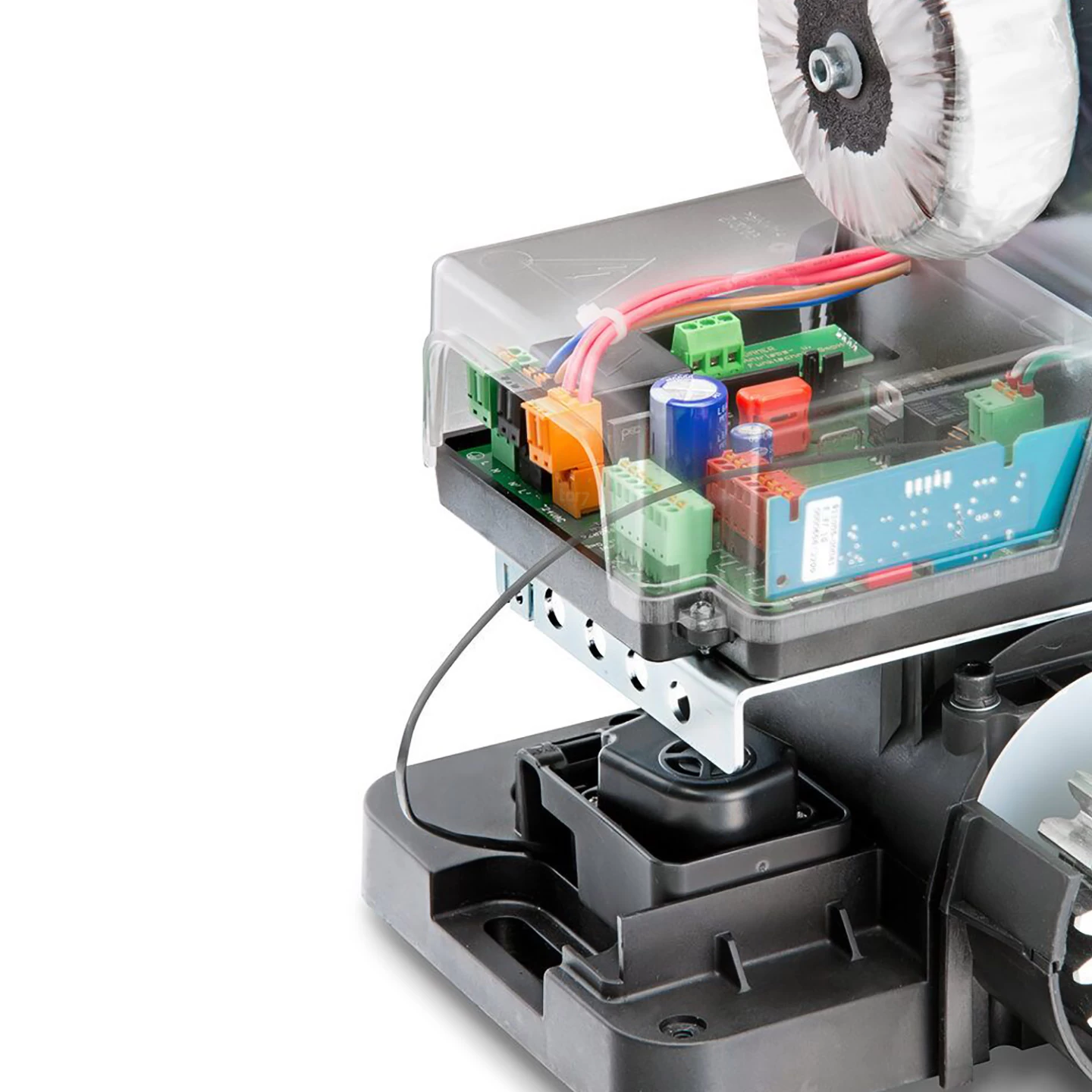

Der Austauschantrieb umfasst die gesamte Antriebseinheit inklusive der Steuerplatine und dem Getriebemotor. Am Motor ist ein Modul-4-Antriebsritzel verbaut, dass zu allen Modul-4-genormten Zahnstangen passt. Auf der Steuerplatine befindet sich zudem ein interner SOMloq2 fähiger Funkempfänger. Somit entspricht der SOMMER Schiebetorantrieb STArter S2, Einzelantrieb genau jener Motoreinheit, die beim Komplettset mitgeliefert wird. Auch beim Austauschantrieb ist der Motor selbsthemmend und somit gegen ein Aufschieben gesichert. Zudem gibt es wieder eine einprogrammierte Kraftbegrenzung, die bei Zusammenstößen eingreift und den Antrieb anhält.

Beim Austauschantrieb wird als Zubehör alles Montagematerial mitgeliefert, welches man für die Verankerung des Antriebs im Untergrund benötigt. Mit dabei ist auch die Montageplatte, womit das Antriebsgehäuse am Betonfundament befestigt wird. Die Platte passt von ihren Maßen her genau zum Unterteil vom SOMMER Schiebetorantrieb STArter S2, Einzelantrieb. Zusätzlich werden auch die beiden Schaltmagnete mitgeliefert, die man an den Zahnstangen des Torflügels anbringen kann. Passend zu diesen ist im Antrieb ein elektronischer Endschalter eingebaut, der die Torendlagen Tor-Auf und Tor-Zu bestimmt.

Hinweise zum Austausch von Antriebseinheit beim STArter S2

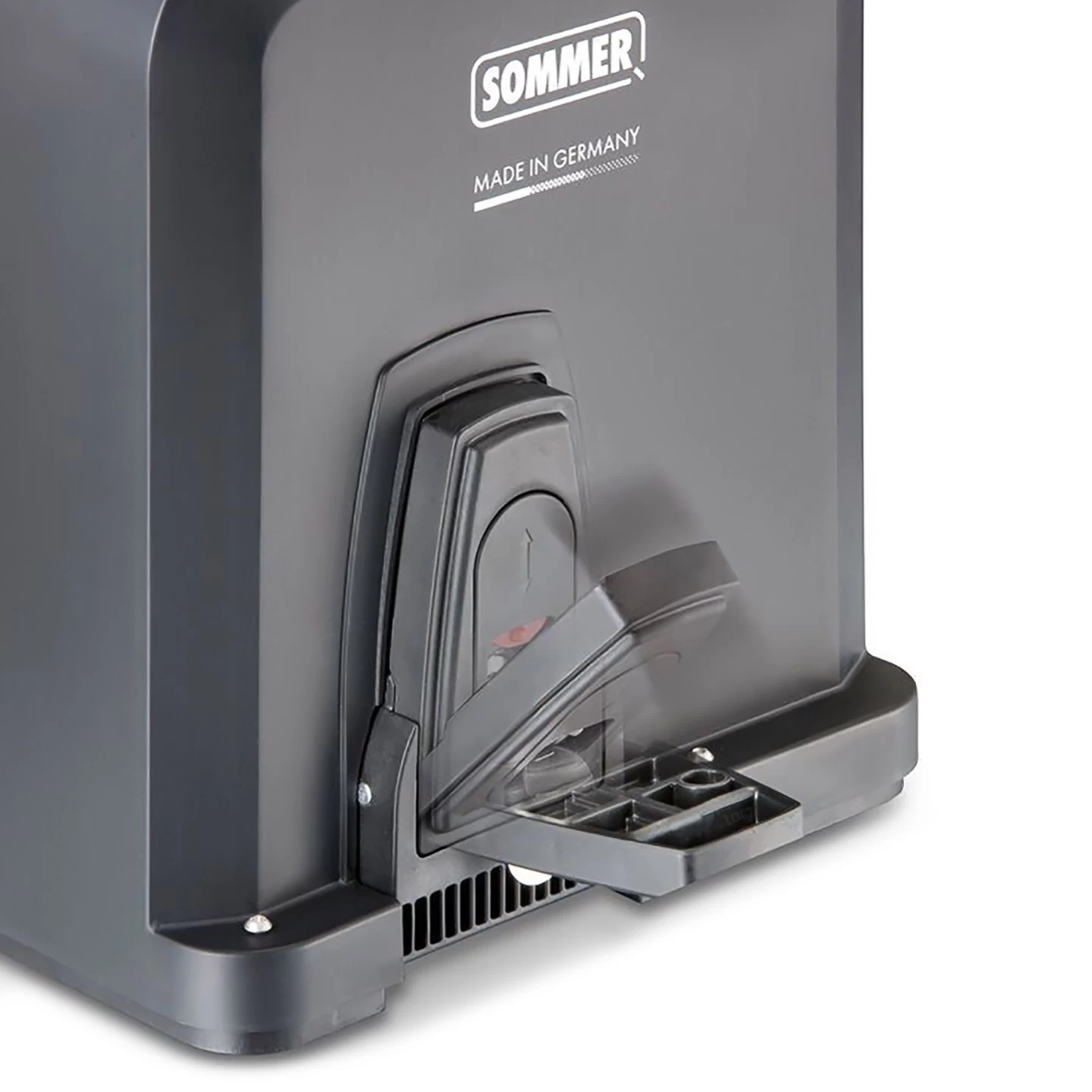

Beim Austausch eines Schiebetorantriebs sind auch Anschlussarbeiten am 230-V-Stromnetz erforderlich. So muss der alte Antrieb vom Netz getrennt und der neue daran angeschlossen werden. Beide Arbeitsschritte dürfen nur ausgebildete Elektrofachkräfte durchführen. Es wird andernfalls davon abgeraten dies selbst vorzunehmen, da hier eine Stromschlaggefahr besteht. Wird der SOMMER Schiebetorantrieb STArter S2, Einzelantrieb als Ersatz für ein anderes Antriebsmodell genutzt, so sollten die vorhandenen Zahnstangen Modul 4 kompatibel sein. Es ist also eine gerade Verzahnung mit einem Zahnabstand von jeweils 13 mm erforderlich.

Technische Daten

• Ersatzantrieb für STArter S2 Schiebetorantrieb
• für Torflügel bis 6000 mm Breite
• max. zulässiges Flügelgewicht: 300 kg
• max. Öffnungsgeschwindigkeit: 190 mm/s
• Motor: 24 V Gleichstrom-Getriebemotor
• Nenndrehmoment: 3,3 Nm
• Max. Drehmoment: 11 Nm
• Temperaturbereich: -20 bis + 50 °C
• Schutzart: IP 54
• Endlagen Tor-Zu und Tor-Auf: über magnetische Endschalter

EAN: 4015862906793
