Hörmann Zubehörbeutel Für LineaMatic Und LineaMatic P

Beschreibung zu Hörmann Zubehörbeutel für LineaMatic und LineaMatic P

Der Hörmann Zubehörbeutel für LineaMatic und LineaMatic P Schiebetorantriebe ist im Lieferumfang der entsprechenden Antriebe standardmäßig enthalten. Wer einzelne Bauteile aus diesem Beutel oder einen kompletten Zubehörbeutel für seinen LineaMatic oder P benötigt, kann diesen hier als Ersatzteil kaufen. Die in diesem Zubehörbeutel enthaltenen Bauteile sind bestens aufeinander abgestimmt und sorgen für einen dauerhaft sicheren Stand Ihres Schiebetorantriebes.

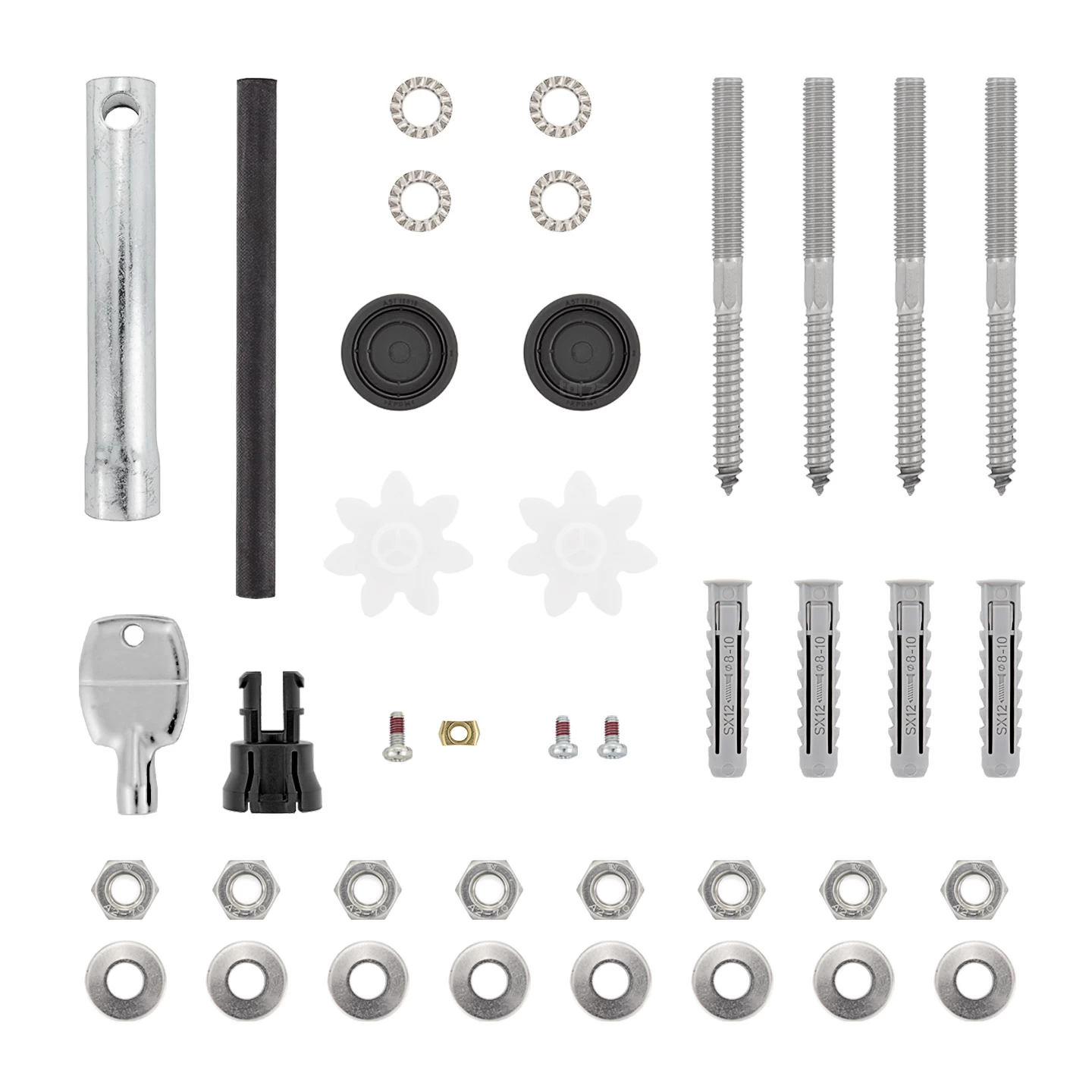

Lieferumfang

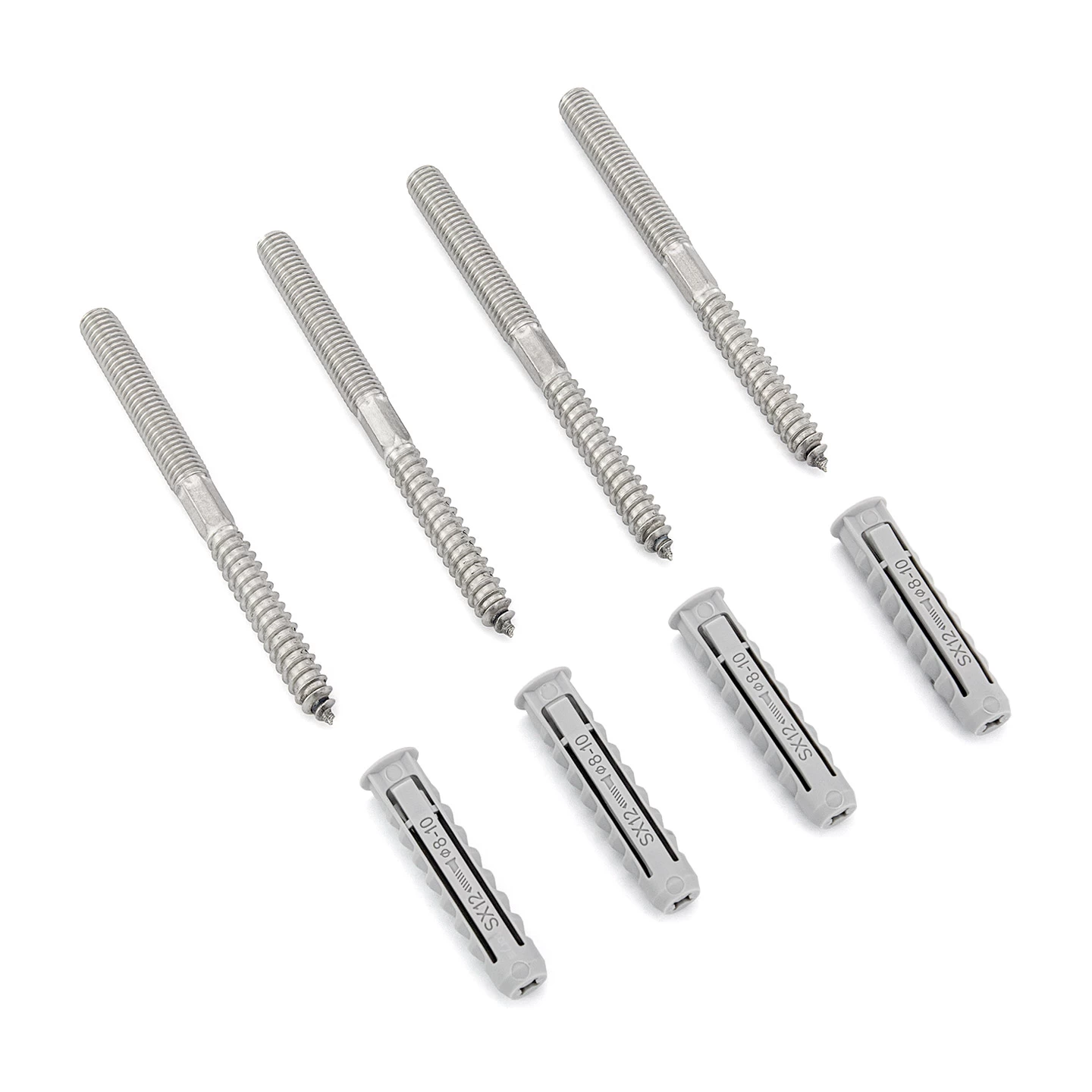

• 4 Gewindestangen zur Bodenbefestigung
• 4 Dübel und 4 Zahnscheiben

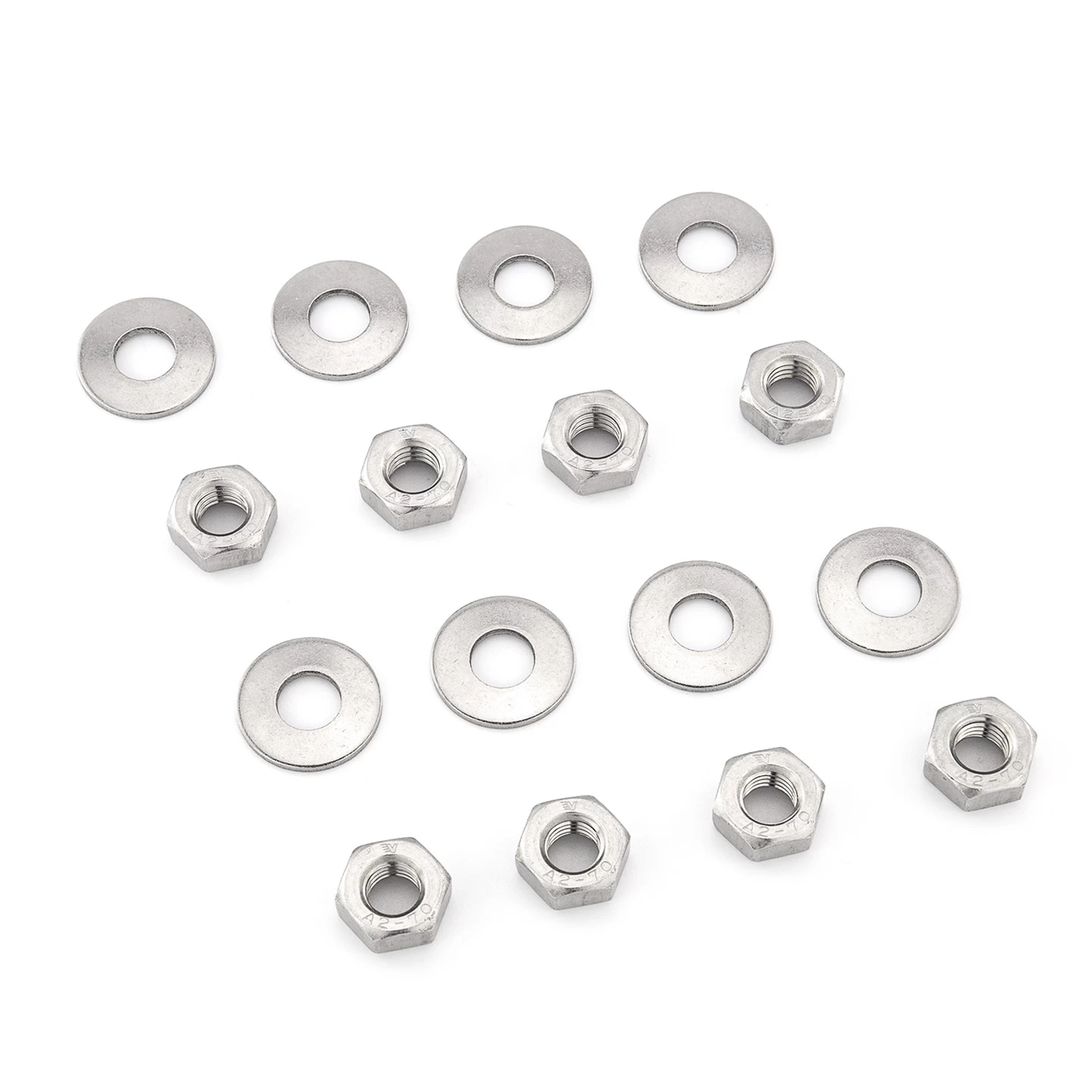

• 8 Muttern und Unterlegscheiben

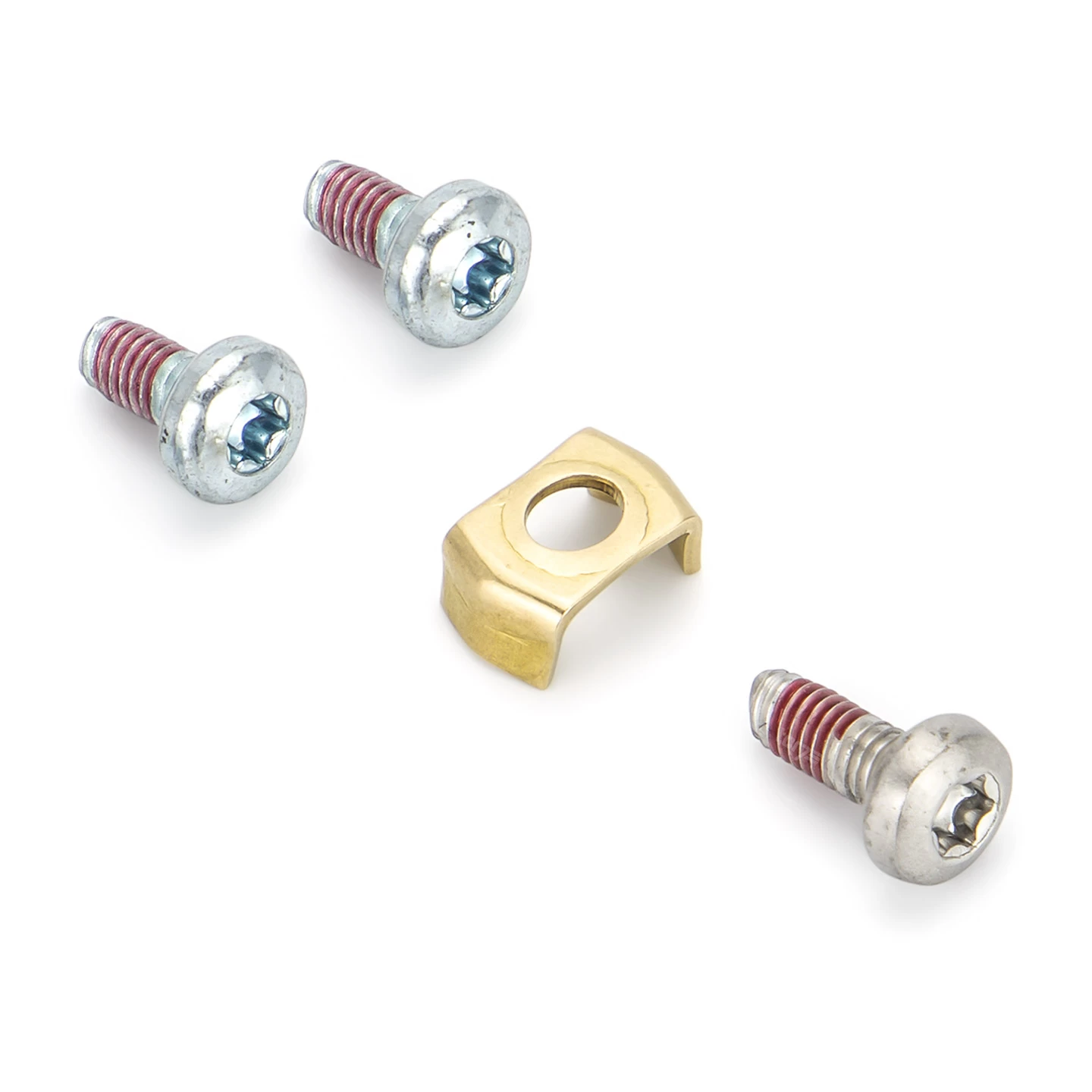

• Erdungsklemme mit Schraube

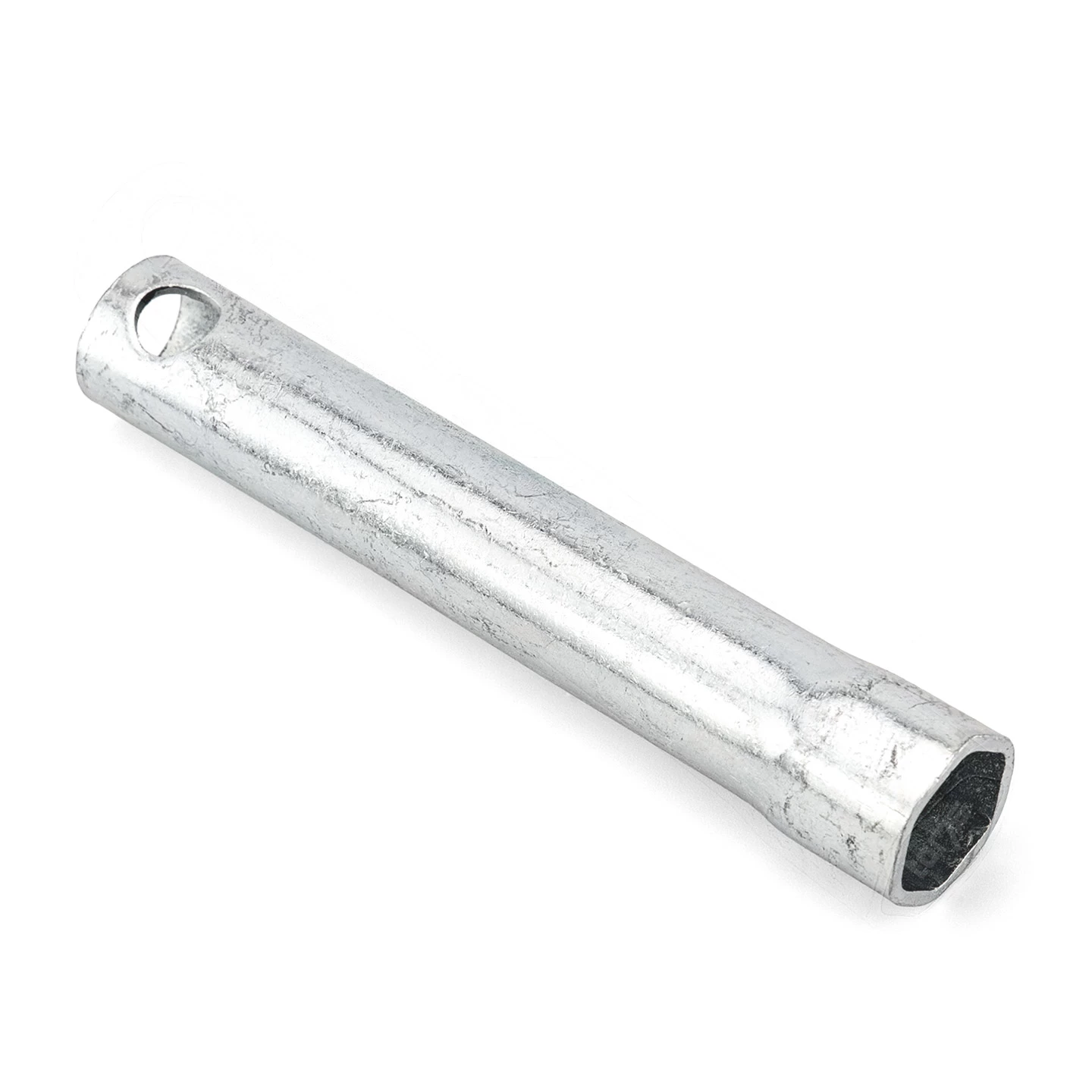

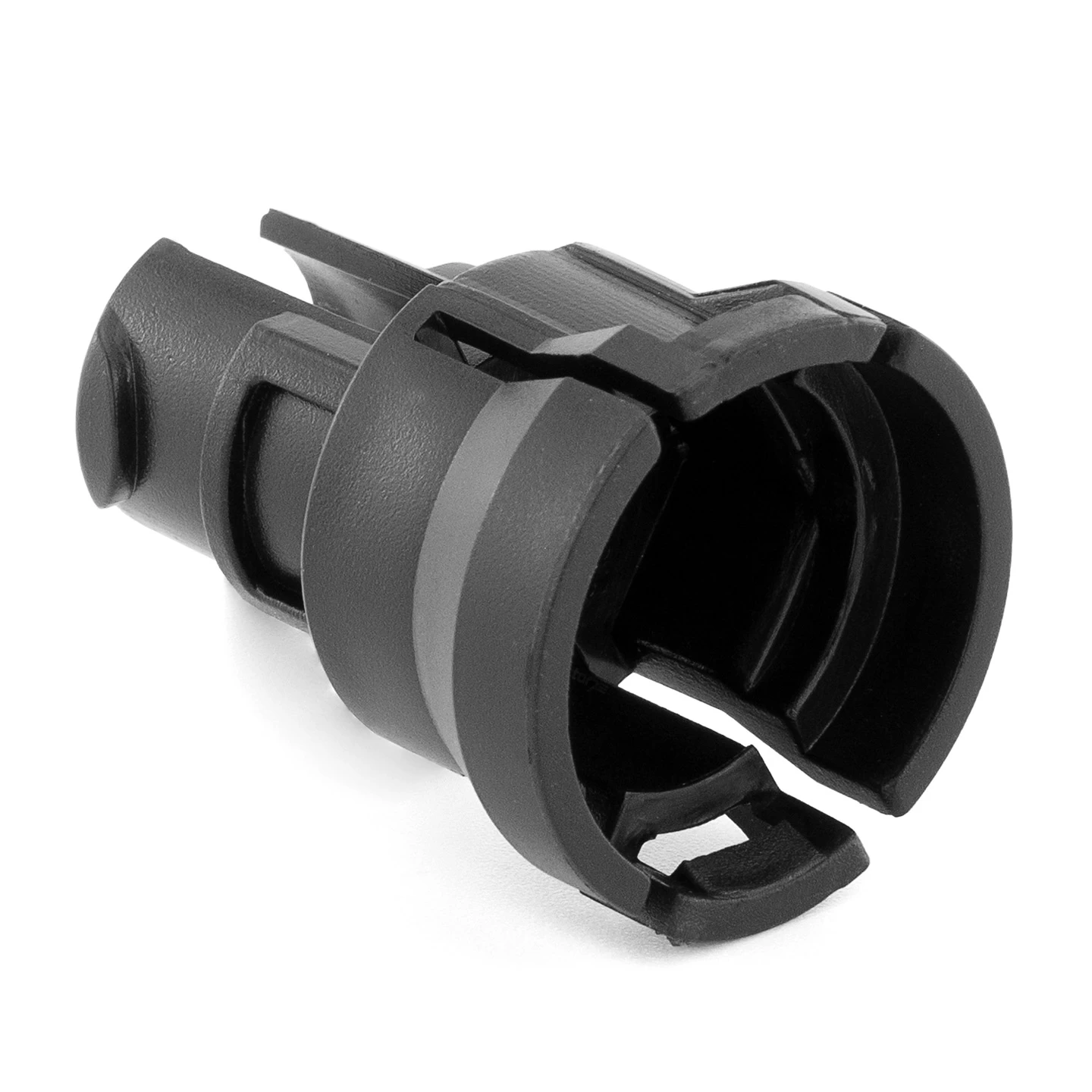

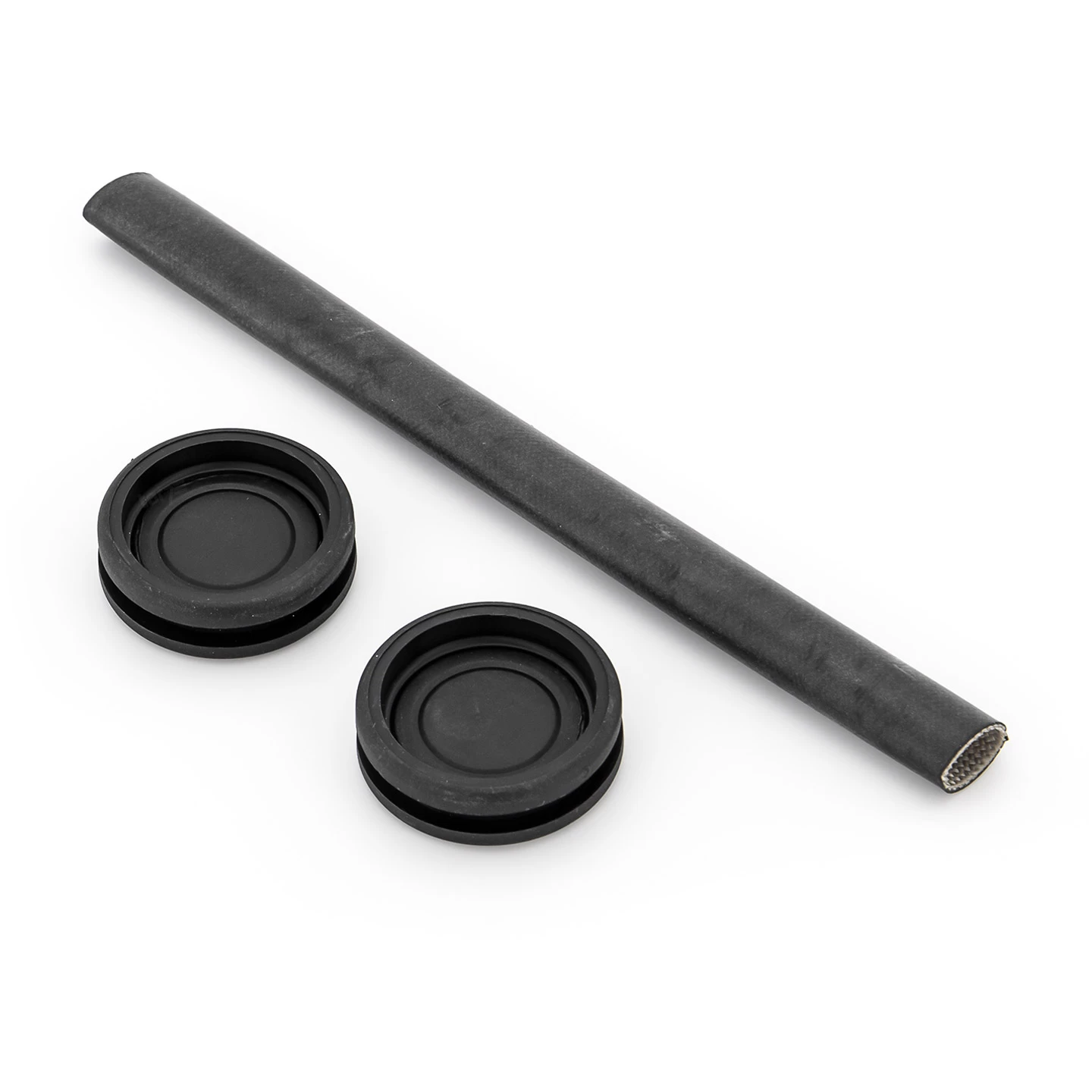

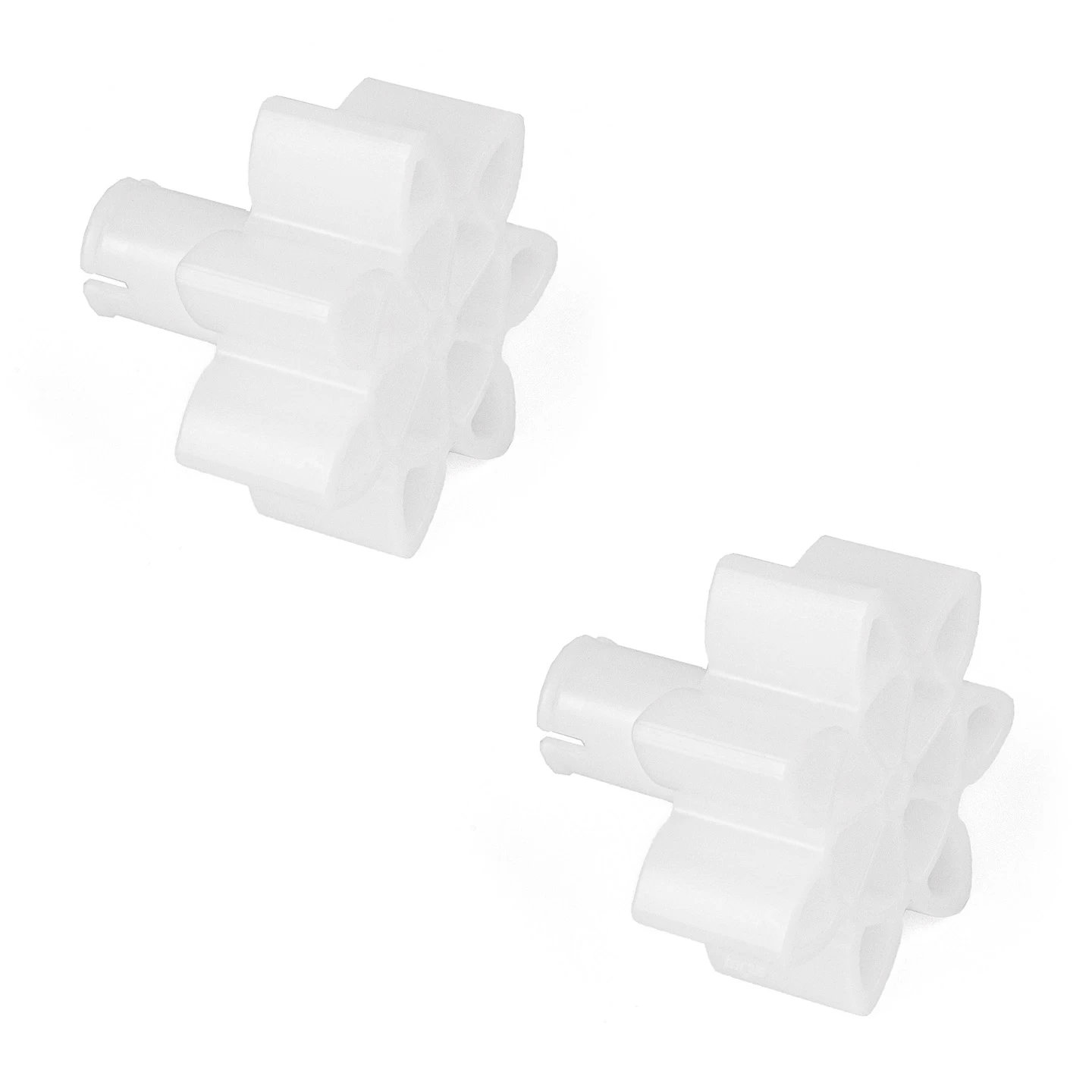

• verschiedene Montagehilfen

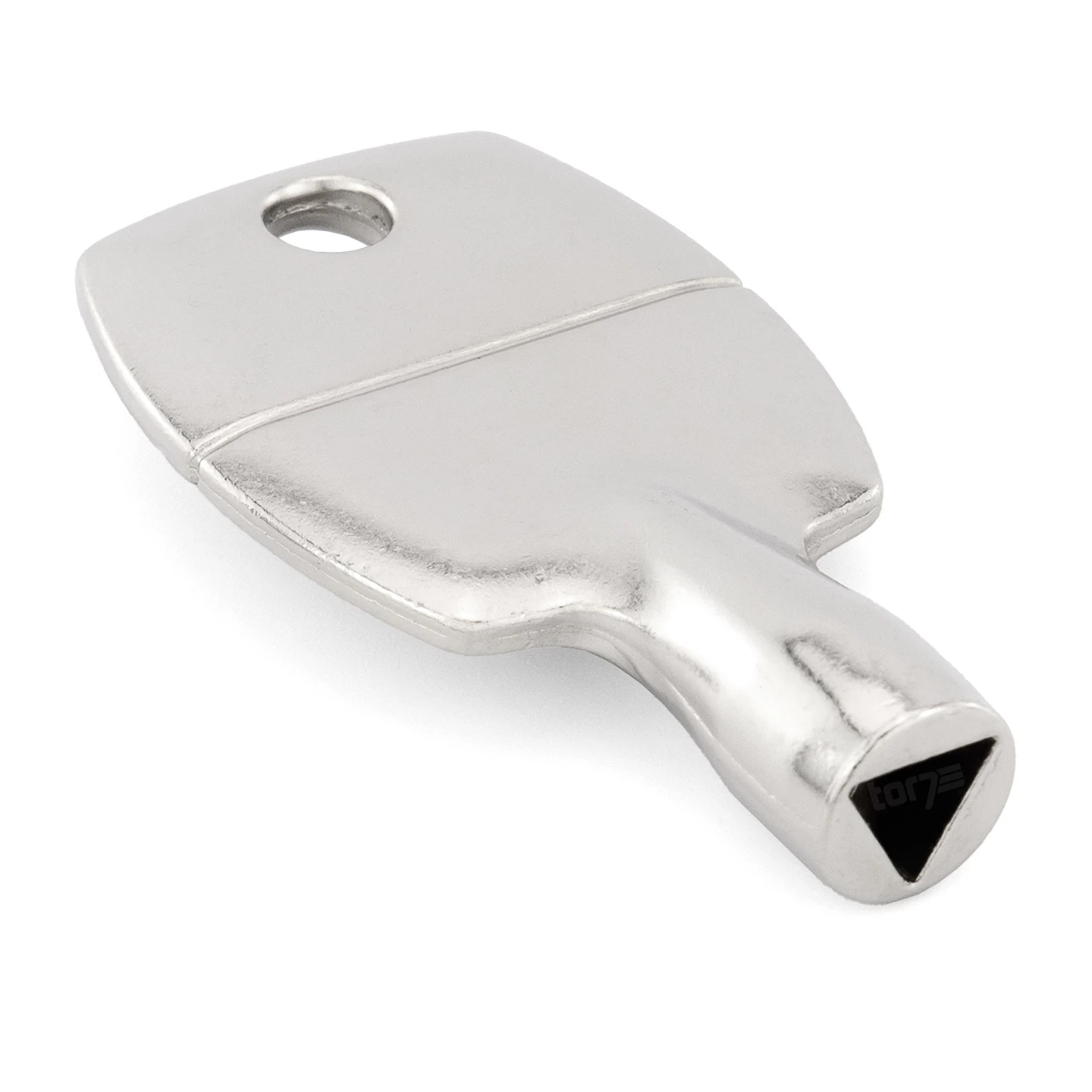

• 1 Haubenschlüssel

Bitte beachten Sie: Dieser Zubehörbeutel ist nur für LineaMatic und LineaMatic P-Antriebe ab 03/2017 geeignet. Man erkennt diese an der menügeführten Programmierung. Für ältere Antriebe mit Programmierung über DIL-Schalter bitte den Hörmann Zubehörbeutel für LineaMatic und LineaMatic P bis 02/2017 bestellen!

Erforderliches Fundament für Schiebetorantrieb sorgfältig planen

Für die sichere Verankerung eines LineaMatic Schiebetorantriebes sollte ein ausreichend dimensioniertes gegossenes Fundament aus Beton ≥ B15 vorliegen. Dieses muss frostfrei gegründet (Tiefe in Deutschland = mindestens 80 cm) und noch größer vorgesehen werden, wenn eine Schließkantensicherung geplant ist. Durch ein Leerrohr im Fundament erfolgt die Stromversorgung mit einem 230 V Netzkabel. 24 V Zubehör sollte man durch ein separates Leerrohr, getrennt von der Netzzuleitung, mit einer entsprechenden Zuleitung versorgen. Die entsprechenden Bohrungen für beide Leitungen sowie die Lochabstände für die Gewindestangen lassen sich an Hand der mitgelieferten Schablone festlegen. Vor den folgenden Montageschritten muss das Fundament ausreichend ausgehärtet sein.

Für Montage der Bodenplatte ist exakte Vorbereitung erforderlich

Unter Verwendung der Schablone aus der Einbauanleitung lassen sich die korrekten Anbaumaße leicht ermitteln. Mit ihrer Hilfe zeichnet man alle benötigten Löcher an und bohrt diese in den Beton. Abschließend kann man den Schiebetorantrieb an der Bodenplatte festschrauben und je nach gewünschter und erforderlicher Höhe ausrichten.

EAN: 4005954748035
