Hörmann Stahl-Zahnstange Für Schiebetorantriebe

Beschreibung zu Hörmann Stahl-Zahnstange für Schiebetorantriebe

Die Stahl-Zahnstangen M 4 gehören zum Zubehör, welches passend für Hörmann Schiebetorantriebe angeboten wird. Da solche Zahnstangen zwingend für den Betrieb der Torantriebe erforderlich sind, ist es ratsam sie zur Erstinstallation mitzubestellen. Es handelt sich hier speziell um sogenannte Modul4-Zahnstangen, die durch eine gerade Verzahnung gekennzeichnet und somit hervorragend für alle Torantriebe der LineaMatic-Reihe geeignet sind.

Lieferumfang

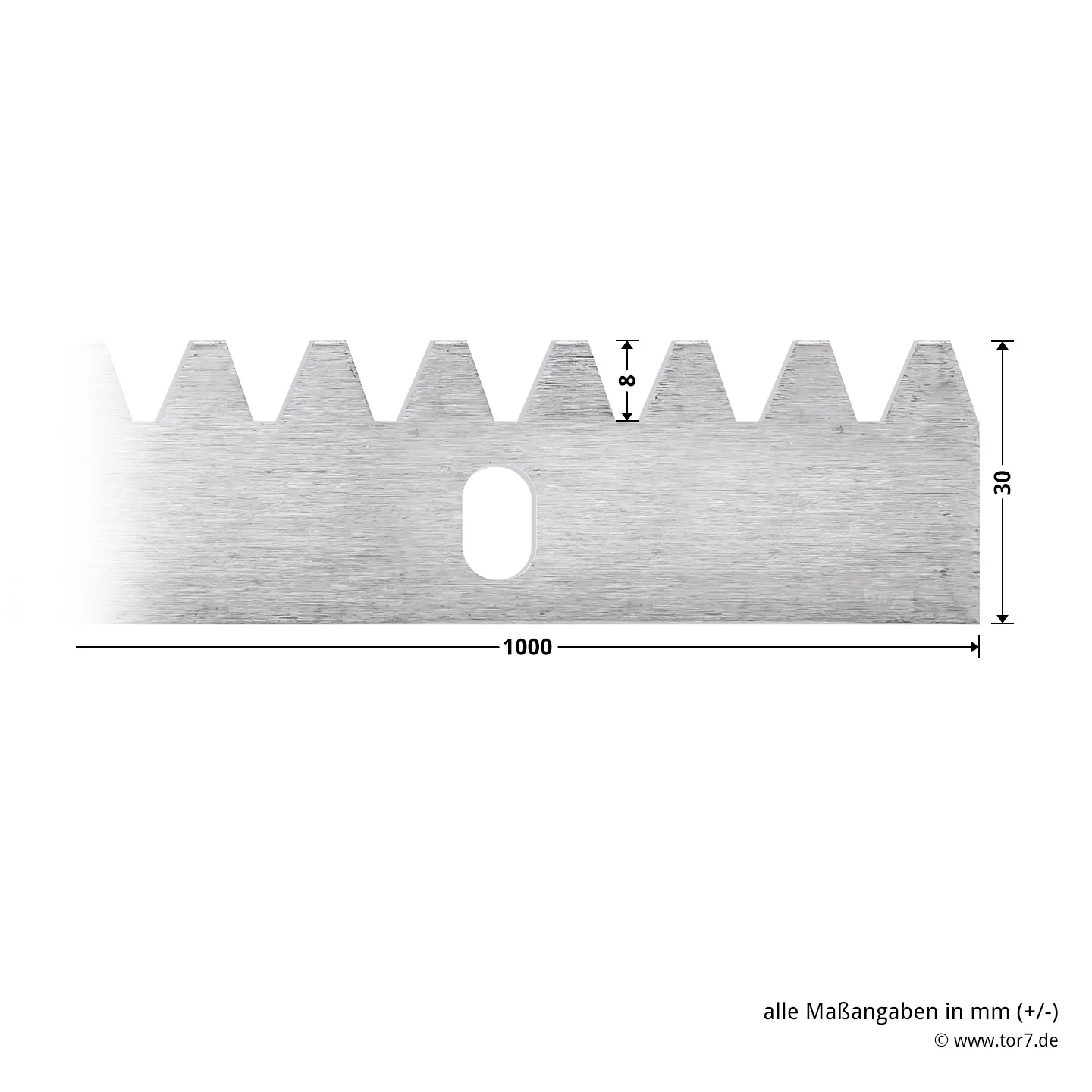

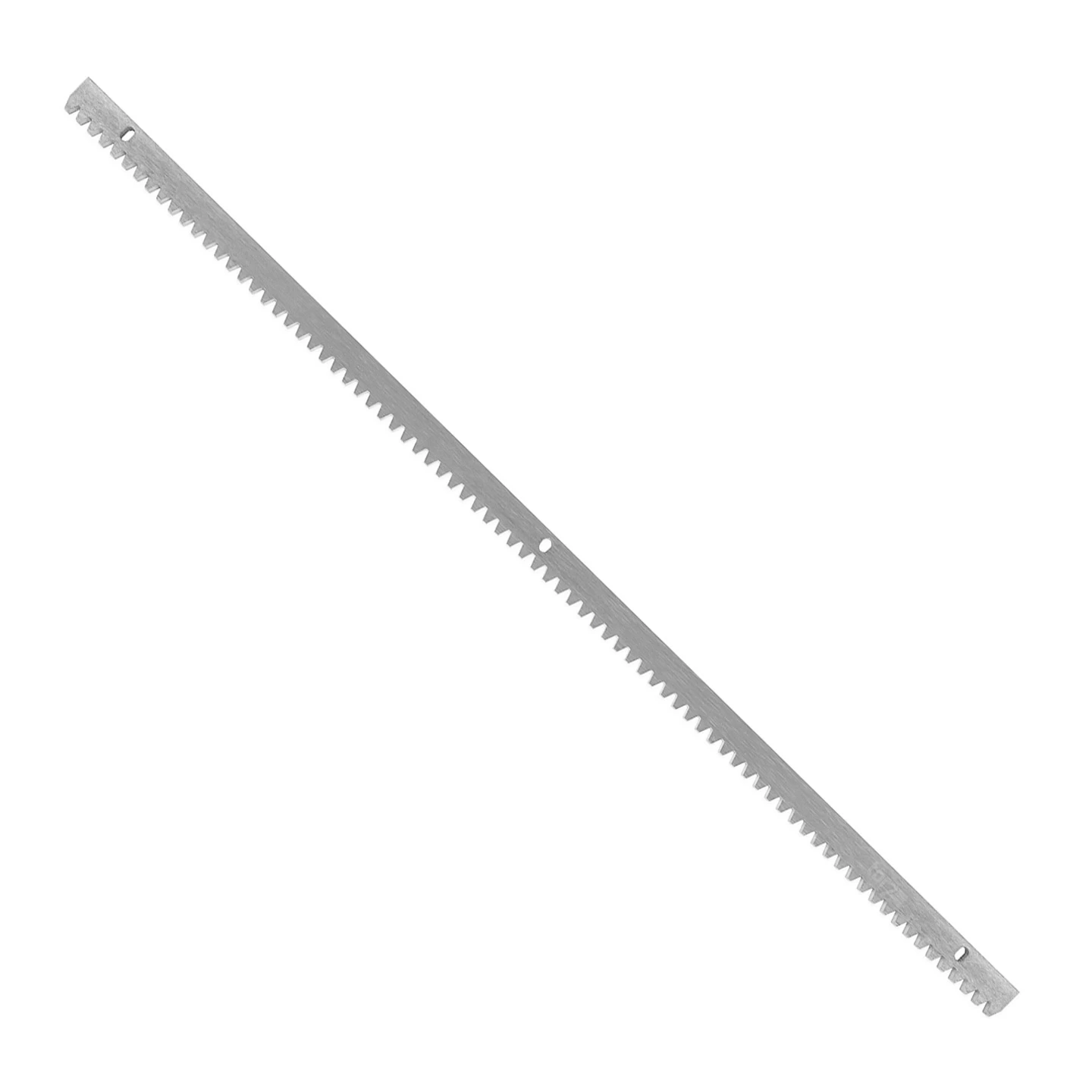

• 1 x Hörmann Stahl-Zahnstange M 4, 8 x 30 x 1000 mm

Hinweis: die für den Einbau erforderlichen Befestigungswinkel (Art-Nr. 438765) sind nicht im Lieferumfang enthalten und müssen separat hinzubestellt werden.

Schiebetorantriebe treiben in der Regel den Torflügel über ein sogenanntes Antriebsritzel an. Es handelt sich um ein stabiles Zahnrad, welches direkt mit dem Antriebsmotor verbunden ist. Damit dieses Zahnrad das Tor überhaupt bewegen kann, sind dazu passende, am Torflügel montierte Zahnstangen als Gegenstück erforderlich. Solche Zahnstangen, die überwiegend als Meterstücke angeboten werden, sind wahlweise aus Kunststoff oder wie hier aus Stahl erhältlich.

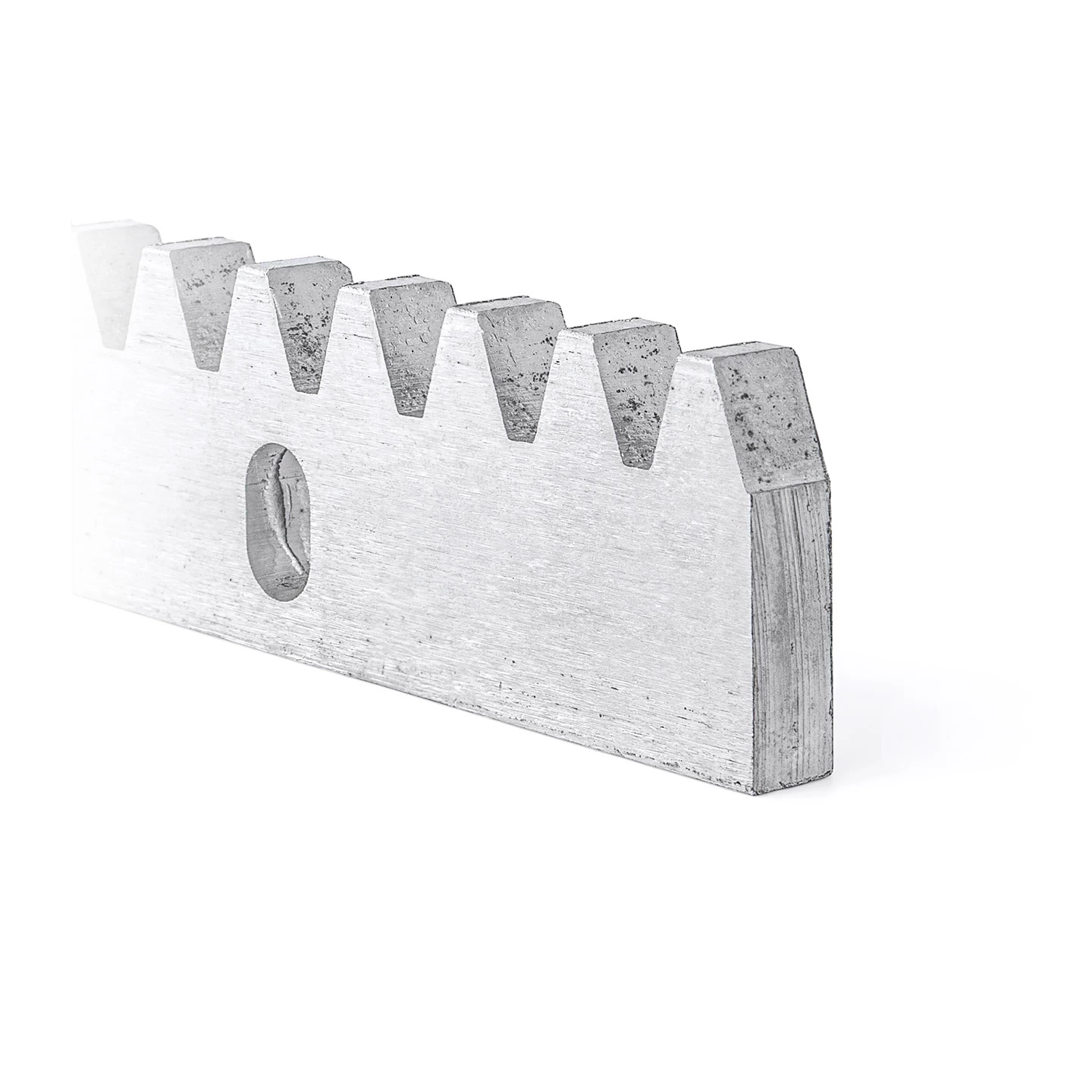

Bei der Stahl-Zahnstange M 4 sind die Zähne passend zum Modul4-Antriebsritzel gerade verzahnt. Ein solches Modul4-Ritzel kommt vor allen bei Hörmann LineaMatic Schiebetorantrieben zum Einsatz. Die Zahnstange ist somit optimal auf diese beliebten Antriebsmodelle angepasst.

Der Stahl ist durch Feuerverzinkung vor Rost- und Korrosionsbildung geschützt, sodass eine lange Betriebsdauer gewährleistet ist. Alternativ werden jedoch auch Zahnstangen aus einem witterungsbeständigen Kunststoff angeboten. Hierbei sind die Modelle Hörmann Kunststoff-Zahnstange S 6, Befestigung oben sowie Hörmann Kunststoff-Zahnstange V 6, Befestigung unten erhältlich.

Technische Daten

• geeignet für Hörmann LineaMatic Schiebetorantriebe
• gerade verzahnt (für Antriebsritzel Modul 4)
• Länge (pro Zahnstange): 1000 mm
• Materialstärke: 8 mm

Hinweis: nicht für Industrie-Schiebetorantriebe STA 180, STA 220 u. STA 400 geeignet

Hinweise zur Montage der Stahl-Zahnstange Modul 4, 8 x 30 x 1000 mm

Die Zahnstangen werden immer als Meterstücke ausgeliefert. Es ist daher erforderlich, der Breite des Torflügels entsprechend, mehrere Zahnstangen zu bestellen. Ist der Flügel z. B. sechs Meter breit, so werden sechs Zahnstangen benötigt.
Pro Zahnstange sind immer drei Hörmann Befestigungswinkel für Stahl-Zahnstange (Art-Nr. 438765) notwendig. Nur wenn jeweils drei dieser Winkel verwendet werden, ist eine ausreichende Stabilität der Zahnstangen gewährleistet. Bei einer Torbreite von sechs Metern sind daher für die sechs Zahnstangen immer achtzehn (6 x 3) dieser Winkel zu empfehlen.

Um eine optimale Lauffähigkeit des Torflügels zu erreichen, sollten die Zahnstangen immer waagerecht am unteren Bereich des Flügels angebracht werden. Durch Korrektur der Höheneinstellung am Antrieb ist zudem eine optimale Ausrichtung des Antriebsritzels auf die Zahnstange möglich. Vermeiden Sie es dabei, den Antrieb weder zu hoch noch zu tief einzustellen, da es ansonsten zu Überlastungen des Antriebsritzels kommen kann.

Die Höhe der Zahnstangen sollte bei waagerechter Anbringung über die gesamte Torbreite gleich bleiben. Ansonsten bestünde die Gefahr, dass das Antriebsritzel bei einer zu hohen Anbringung durchdreht, während es bei einer zu tiefen Anbringung den gesamten Torflügel anhebt. Beides würde das Ritzel übermäßig belasten und zu dessen schnellem Verschleiß führen.

Die hier angebotenen Stahl-Zahnstangen haben eine Materialstärke von 8 mm. Sie eignen sich damit hervorragend für alle LineaMatic Schiebetorantriebe, wie sie vor allem bei Privatgrundstücken zum Einsatz kommen. Eine Verwendung an Industrie-Schiebetoren mit einem STA 400 Schiebetorantrieb wird hingegen nicht empfohlen. Für diese Antriebe wird alternativ die Hörmann Stahl-Zahnstange für Schiebetorantriebe, 1 m lang, 12 mm dick angeboten. Deren größere Materialstärke ist eher darauf ausgelegt, auch den höheren Belastungen im Industrie-Bereich zu widerstehen.

EAN: 4042533636642
