Beschreibung zu Hörmann Lichtschranke EL 501

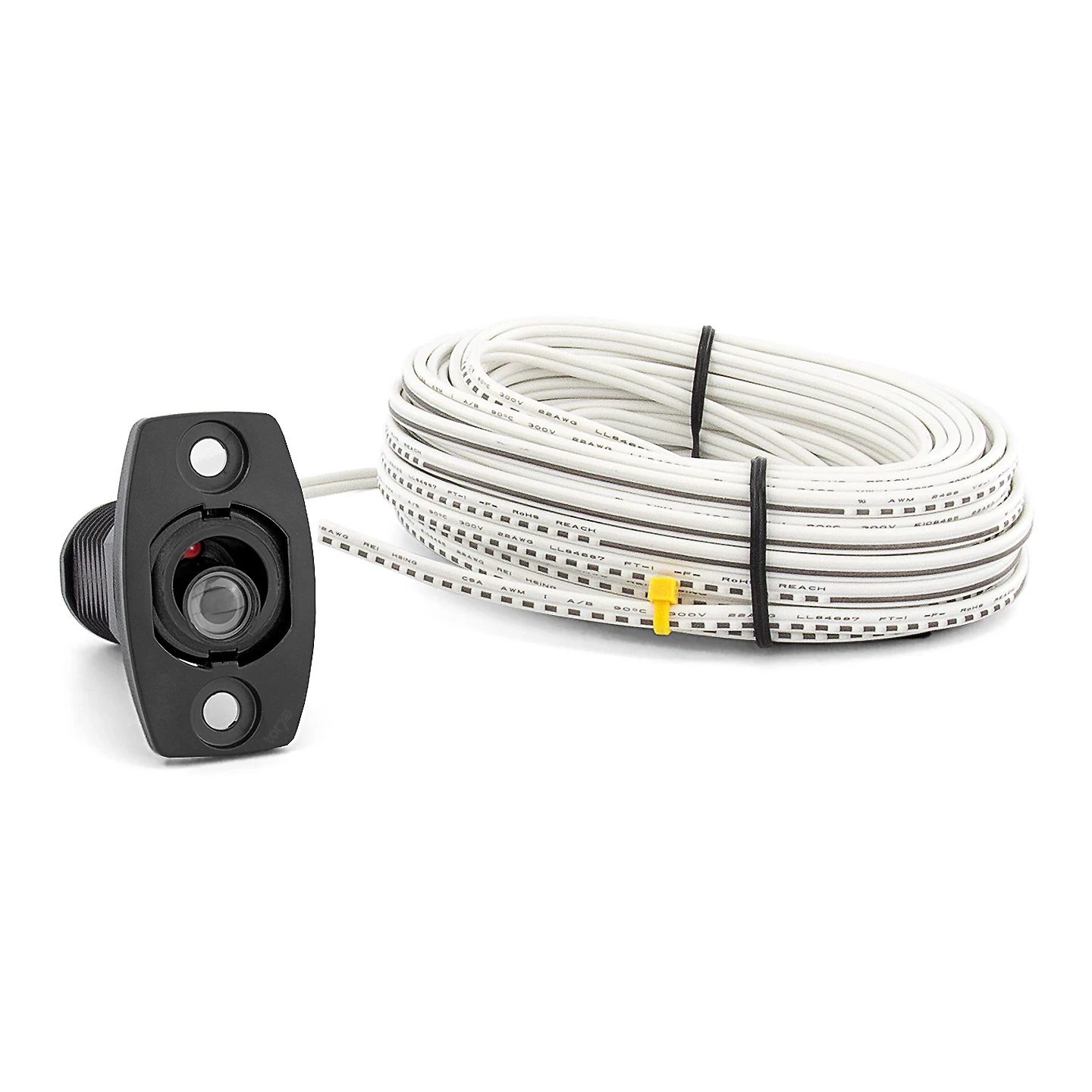

Bei der Hörmann Lichtschranke EL 501 handelt es sich um eine Sicherheitseinrichtung zum Personenschutz, die bei Hörmann Industrie-Sektionaltoren der Baureihe 60 mit 42 mm oder 67 mm Bautiefe zum Einsatz kommt. Kombinieren lässt sich diese Einweg-Lichtschranke mit den Hörmann-Industrie-Steuerungen 545 und 560. Hervorzuheben ist hierbei, dass diese in der Torzarge auf einer Montagehöhe von 125 mm integriert ist und ausschließlich dem Schutz von Personen dient. Ausgestattet ist die Lichtschranke mit separatem Sender und Empfänger, die an vorgesehener Stelle montiert werden und den Torbereich optimal überwachen. Bei einer Hinderniserkennung wird die Torbewegung sofort gestoppt und mögliche Verletzungsrisiken ausgeschlossen. Zudem wird vor jeder Abwärtsbewegung durch die Steuerung ein Test durchgeführt, um die Funktion der Lichtschranke sicherzustellen. Um auch für einen optimalen Sachschutz zu sorgen, empfiehlt sich die Lichtschranke EL401, die auf einer Höhe von 600 mm montiert wird und so zusätzlich auch Fahrzeuge oder Gegenstände vor Torberührungen schützt.

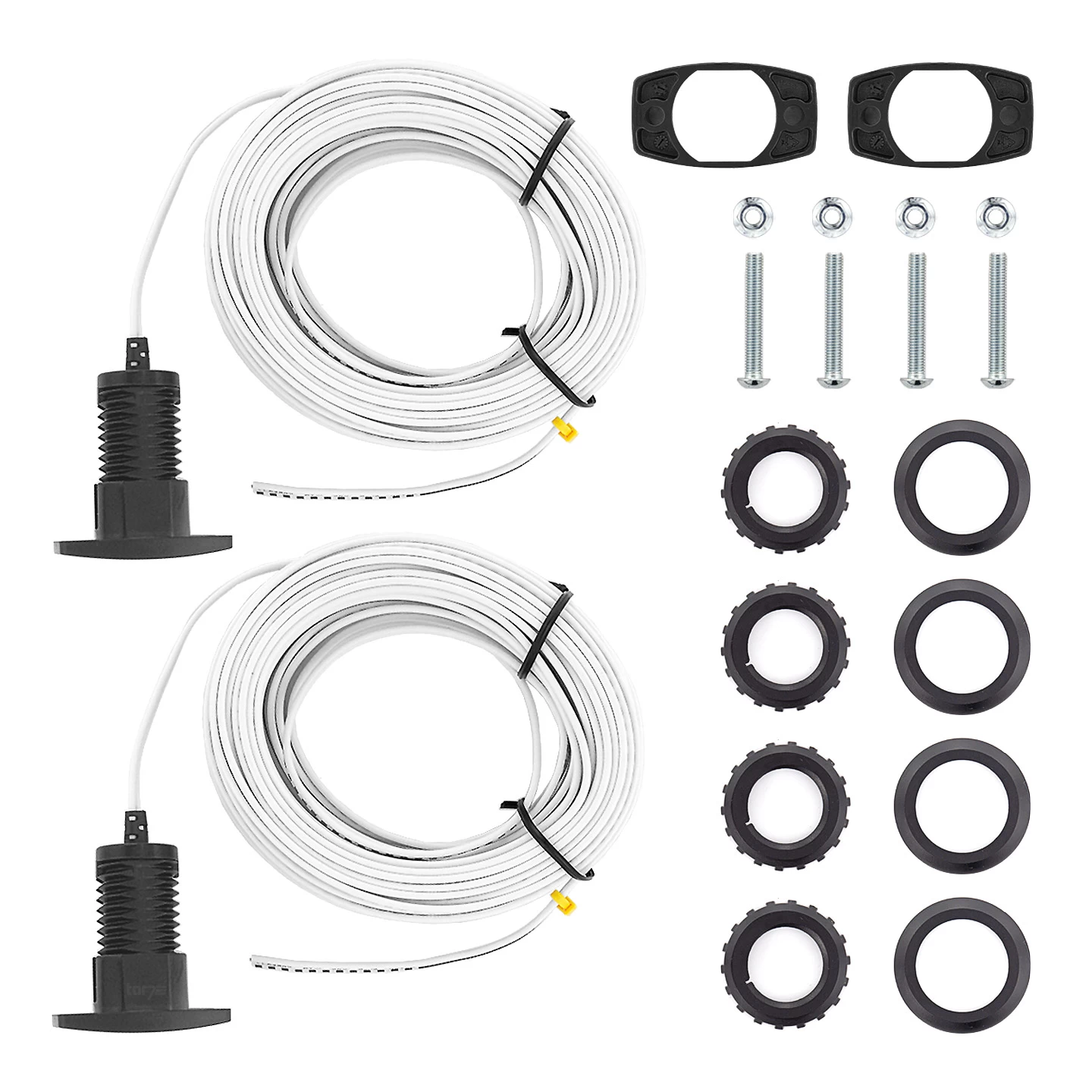

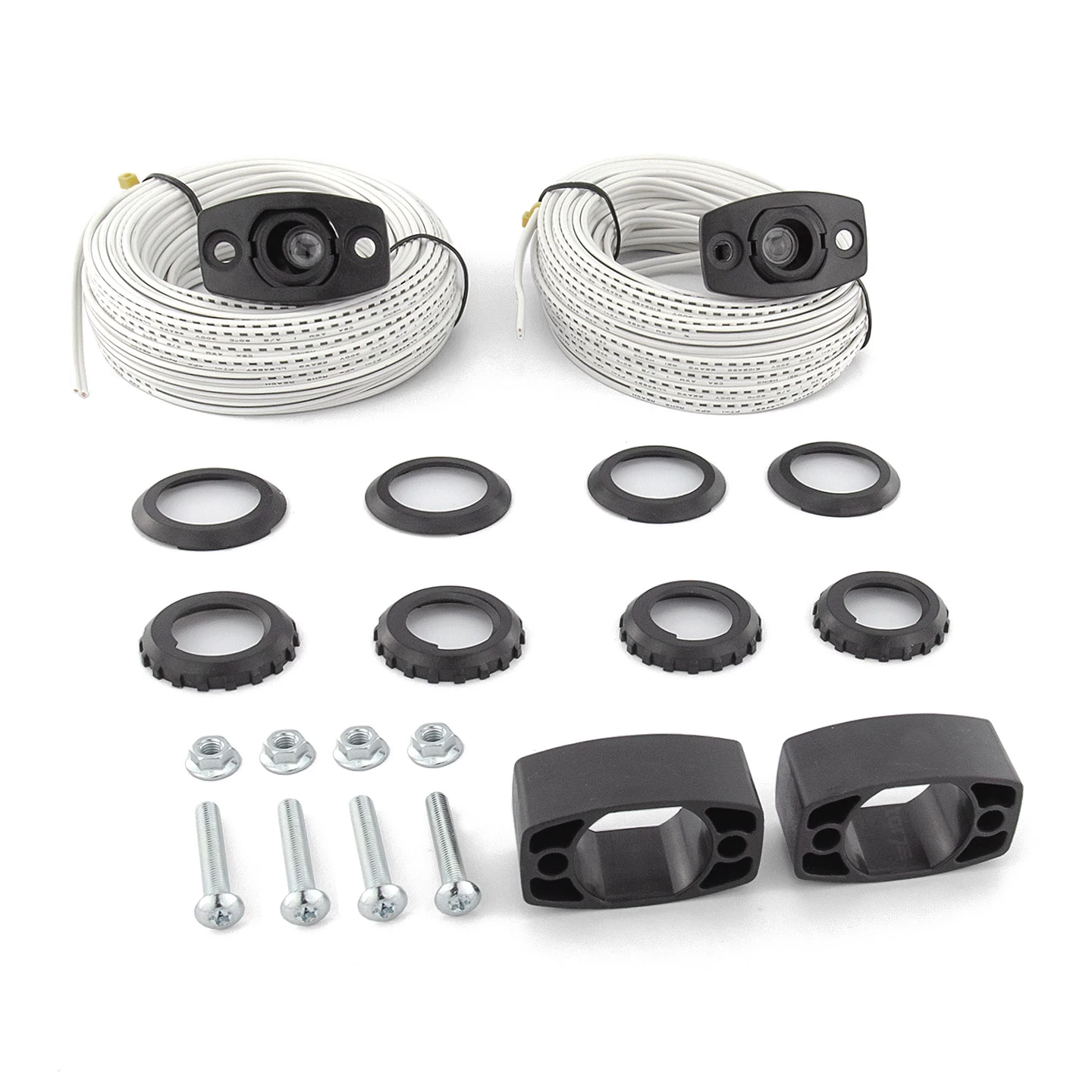

Lieferumfang
- Hörmann Lichtschranke EL 501 Empfänger
- Hörmann Lichtschranke EL 501 Sender
- Hörmann Anschlussleitung
HINWEIS: Die Steuerung 545 verfügt über einen Lichtschrankenanschluss für 2-Draht-Lichtschranken (RL 300/EL 301/EL 401/EL 501). Sind bauseits 2 Lichtschranken an einem Eingang gewünscht, kann der Anschluss mit einem Lichtschrankenexpander verdoppelt werden. Die Einweg-Lichtschranke EL 501 eignet sich nicht in Verbindung mit den Lichtschranken VL1-LE, VL2-LE sowie dem Lichtgitter HLG. Zudem ist der Einsatz nicht in Kombination mit RC2-Ausstattung möglich.
Kompatible Tortypen
- Hörmann Industrie-Sektionaltore Baureihe 60, Bautiefe 42 mm
- Hörmann Industrie-Sektionaltore Baureihe 60, Bautiefe 67 mm
Kompatible Steuerungstypen
- Hörmann Industrie-Steuerung 545
- Hörmann Industrie-Steuerung 560
Technische Daten
| Ausführung | Einweg-Lichtschranke mit separatem Sender und Empfänger |
| Montageort | in der Torzarge integriert |
| Abmessungen | Ø 25 mm |
| Bautiefe | 55 mm |
