Beschreibung zu Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm
Der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm wird als passendes Ersatzteil für N80- und EcoStar-Schwingtore mit 2125 mm Torhöhe vorgehalten. Für ältere Tore (bis Serien-Nr. 98365) wird zudem auch eine Adapterplatte mitgeliefert. Allgemein bildet der Hebelarm den Hauptbestandteil für den Schwing-Mechanismus des Torblatts. Ein Schwingtor würde ohne dieses Teil gar nicht funktionieren. Geht es aufgrund von Alterung kaputt, so lässt es sich problemlos mit dem Ersatzarm hier ersetzen.
Lieferumfang
- 1 x Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm
Hinweise: Vom Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm gibt es sowohl eine Variante für die, von innen betrachtet, rechte sowie die linke Torseite. Beachten Sie hier also genau, an welcher Seite der Defekt besteht.
Die Hebelarme werden in unterschiedlichen Längen angeboten. Folglich passt der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm nur an Toren, die genau diese 2125 mm hoch sind. Ist das Tor nur 2000 mm hoch, so benötigt man den Alternativartikel Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm.
Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm als Ersatzteil
Berry-Schwingtore verfügen über ein großes einteiliges Torblatt, das über einen speziellen Mechanismus unter die Decke gefahren werden kann. An der Oberseite des Tores befinden sich dafür Laufrollen, mit denen es im Torrahmen eingehängt ist. Die über Lagerböcke gehaltenen Hebelarme greifen an der unteren Kante des Torblatts ein. Ein solcher Lagerbock ist in etwa auf der halben Torhöhe an den Zargen befestigt. Hebelarm und Lagerbock sind in der Baugruppe Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm enthalten.

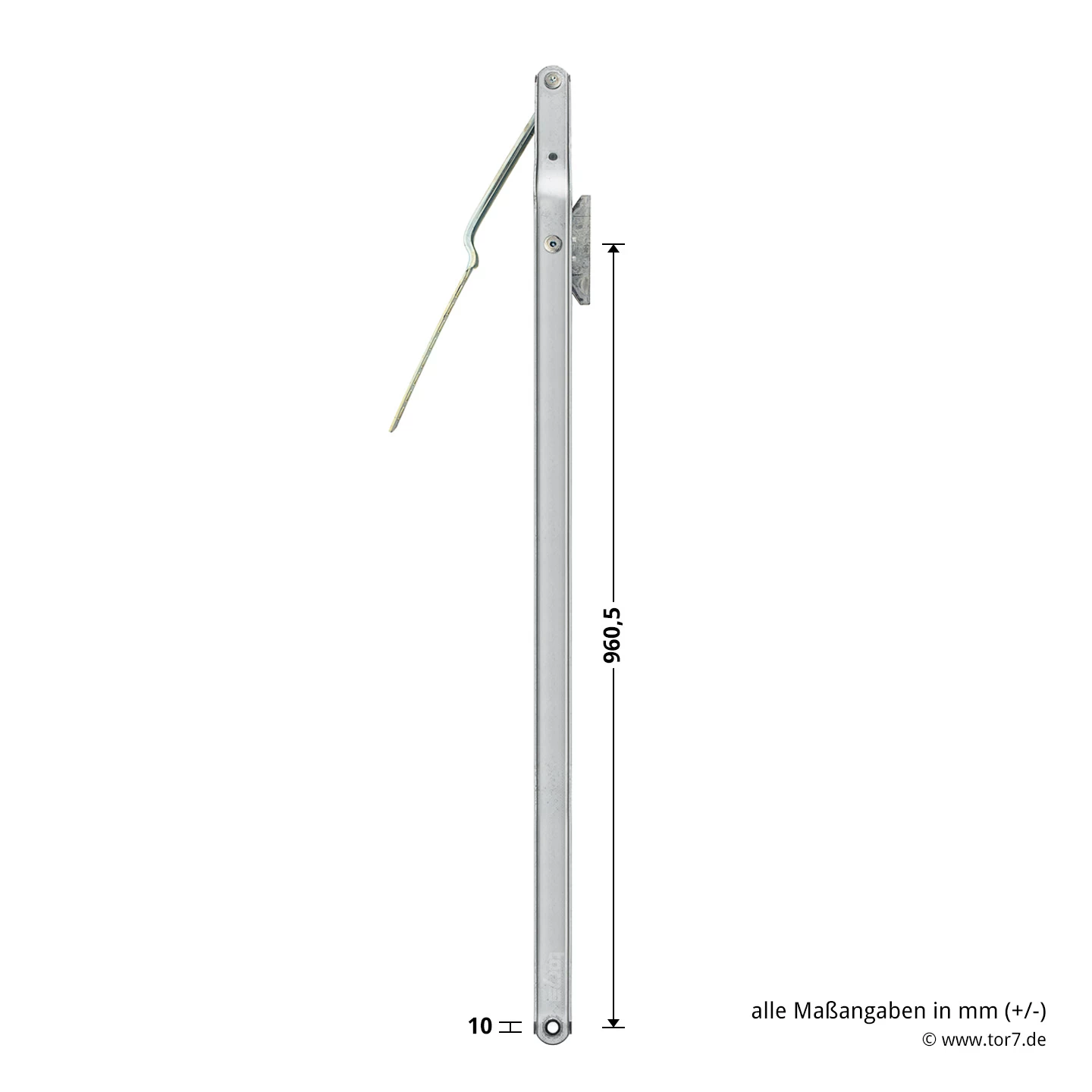

Das wichtigste Bauteil der Baugruppe ist der Hebelarm, welcher am Lagerbock in einen längeren sowie kürzeren Abschnitt unterteilt wird. Am kürzeren Ende ist eine Halterung für das Federpaket, das Federaufnahmeband, angebracht. Mit dem längeren Ende greift der Hebelarm direkt an das Torblatt an. Wie lang dieses längere Ende sein muss (X-Maß), hängt stark von der Torhöhe ab (X-Maß = BRH/2 – 102 mm). Es beträgt beim Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm somit genau 960,5 mm. Die Adapterplatte wird nur für alte Tore mit Serien-Nr. bis 98365 gebraucht.
Technische Daten
- für N80-, EcoStar- oder Schlupftür-Schwingtore
- X-Maß = 960,5 mm für Tore mit BRH 2125 mm
- für linke oder rechte Torseite erhältlich
Varianten:
1049504 (4005954845574) |
1049704 (4005954845611)
