Hörmann Codetaster CTR 1d

Beschreibung zu Hörmann Codetaster CTR 1d

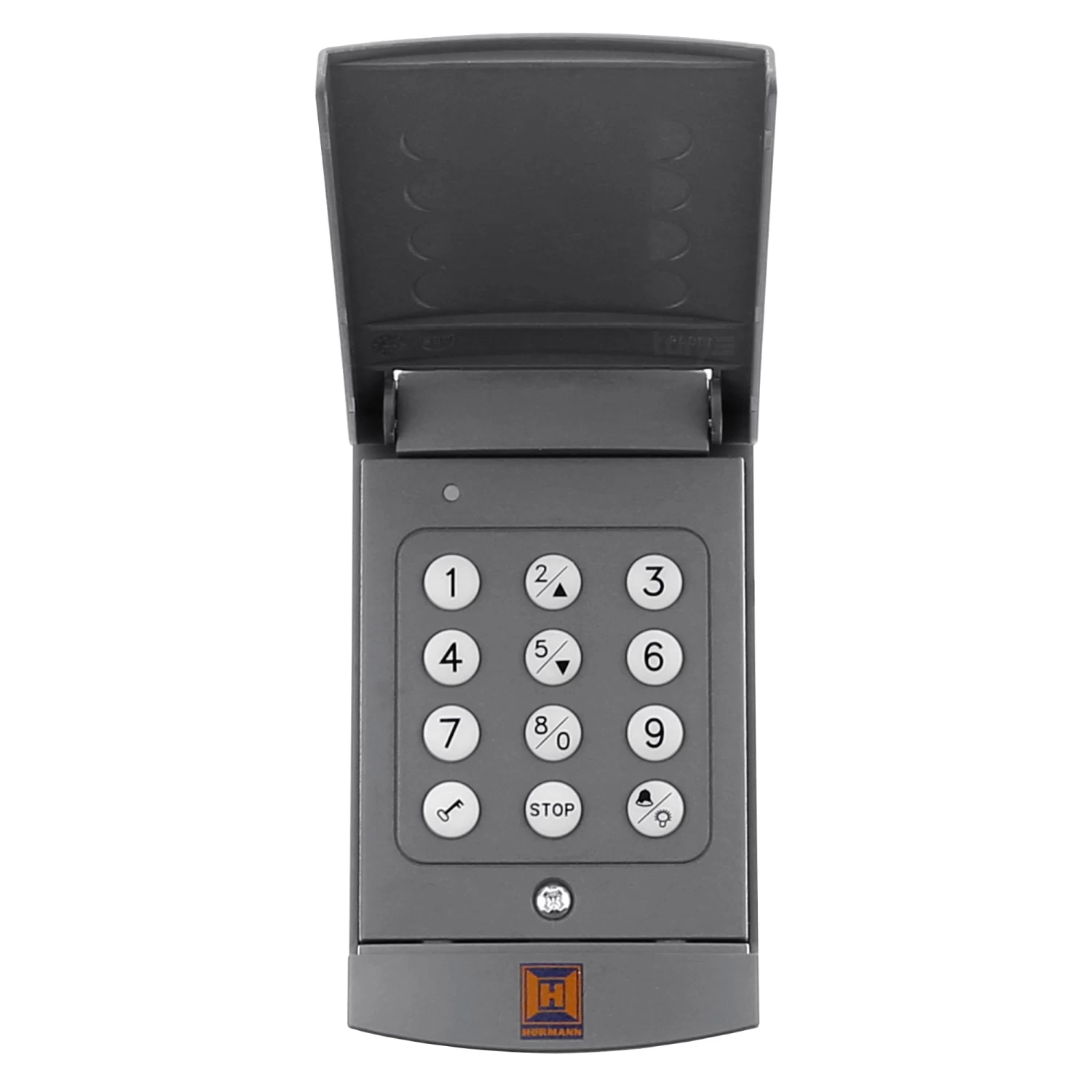

Steuern Sie mittels Codetaster CTR 1d Ihren Torantrieb. Dank des auf bis zu 5 Sekunden verlängerbaren Impulses lassen sich ebenso elektrische Türöffner mit dem CTR 1d bedienen. Das Besondere am CTR 1d ist seine durch eine klappbare Blende geschützte Tastatur. Er besitzt einen Relaisausgang, den man durch die Eingabe von 4 verschiedenen Zahlencodes aktivieren kann. Der Codetaster bedient nicht nur Hörmann Antriebe, sondern darüber hinaus alle Fremdfabrikate mit einem geeigneten Tastereingang.

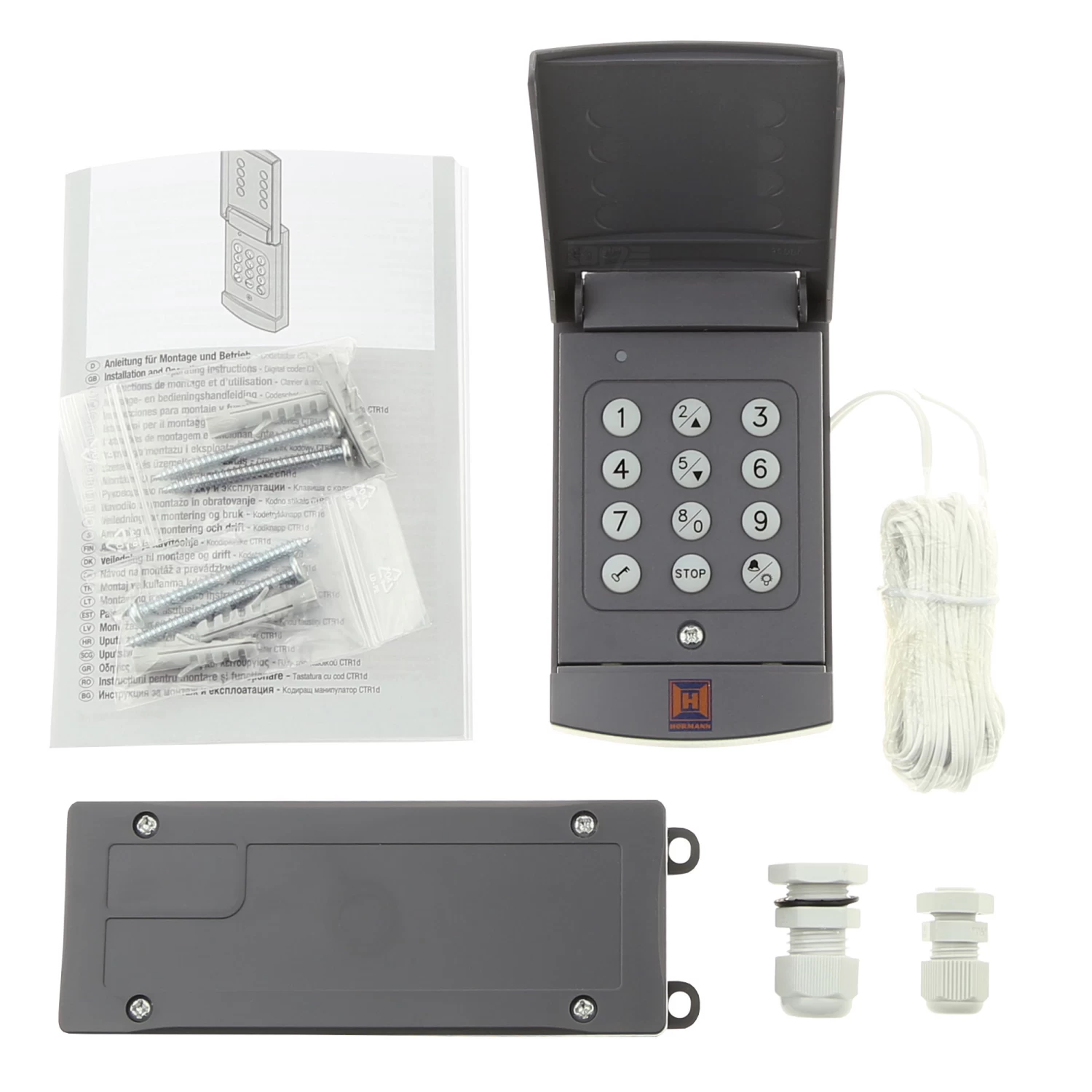

Lieferumfang

• durch klappbare Blende geschützte Eingabeeinheit für Codetaster CTR 1d
• Steuergerät für 24 V (Auswerteeinheit für Codetaster CTR 1d)
• Verbindungsleitung Auswerteeinheit-Tastatur 5 m
• verschiedenes Befestigungsmaterial und Kabeldurchführungen
• Anleitung

Technische Daten

• 1 Relaisausgang zur Ansteuerung eines Torantriebes oder Türöffners
• Impulssteuerung bis zu 5 Sekunden
• ohne Zuleitung

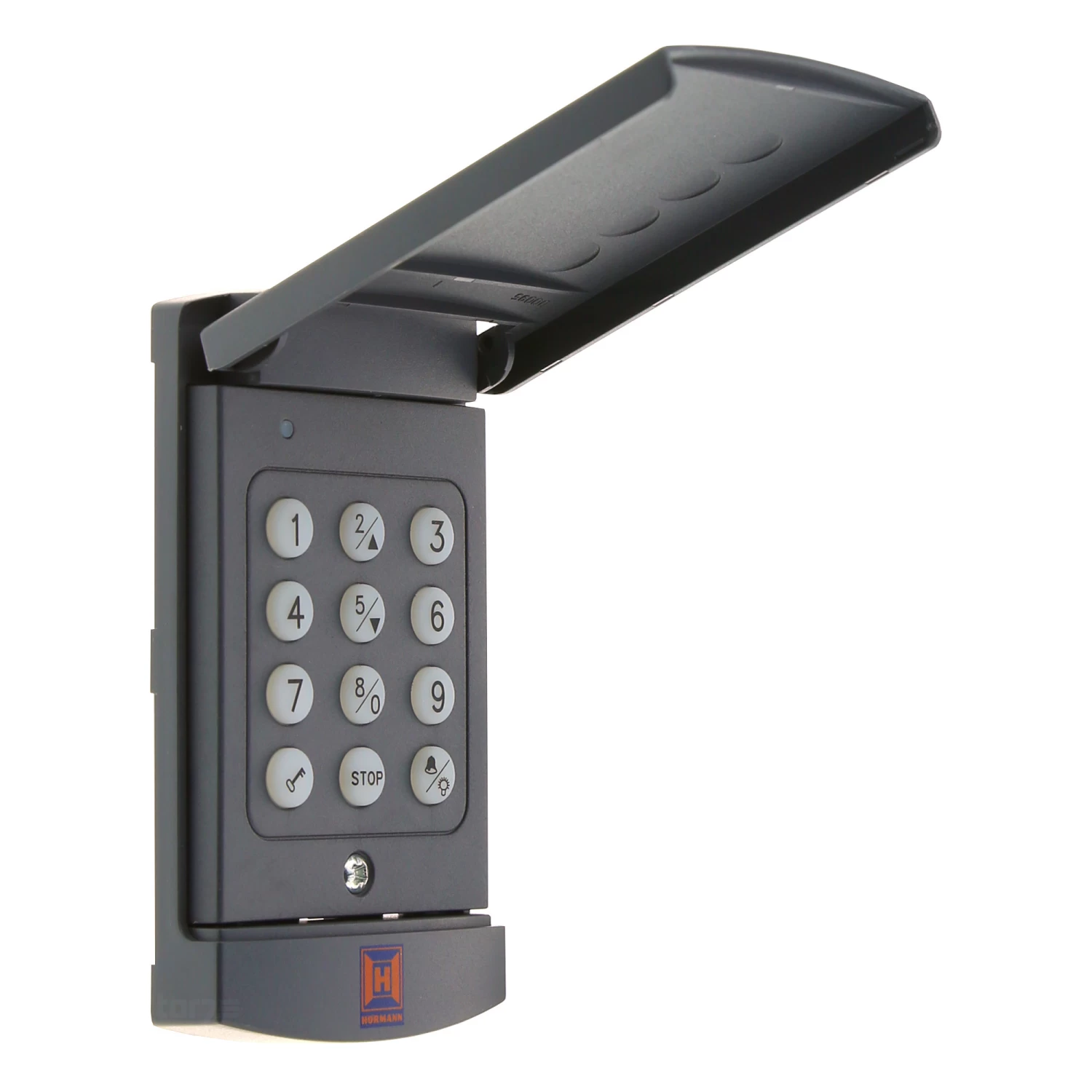

• Tastatur durch klappbare Blende geschützt
• bis zu 4 Zahlencodes programmierbar
• Anschlussspannung: 24 V AC/DC
• für die Impulsgabe an den Antrieb Hörmann Anschlussleitung ASL verwenden
• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 230 V AC / 500 W (ohmsche Last)
• Schutzart: IP 54
• Temperaturbereich: -20 °C bis +60 °C
• Maße Eingabeeinheit (B x H x T): 70 x 120 x 17 mm
• Maße Auswerteeinheit (B x H x T): 140 x 55 x 38 mm
• Tasten Klingel/Licht und Stopp ohne Funktion

Das Steuergerät (Auswerteeinheit genannt) kann ausschließlich mit 24 Volt betrieben werden kann. Die Stromversorgung erfolgt über den jeweiligen Antrieb. Zu verwenden ist die Anschlussleitung ASL. Diese eignet sich für die Verbindung zwischen dem Steuergerät und dem Antrieb und ist auf Anfrage in den Längen 2 m, 10 m und 50 m (auf Rolle) erhältlich. Sollte nur ein Stromanschluss von 230 V zur Verfügung stehen, kann man für die Versorgung mit 24 V auch das Hörmann Steckernetzteil 24 V für TTE 12, CTR 1d und LED-Warnlichtrohr (Artikel 436109) nutzen. Die Auswerteeinheit sollte immer im geschützen Innenbereich installiert werden. Die Eingabeeinheit ist dagegen ausdrücklich für die Montage im Freien geeignet.

Maße Auswerteeinheit:

• Breite: 140 mm
• Höhe: 130 mm
• Tiefe: 50 mm

Maße Eingabeeinheit:

• Breite: 70 mm
• Höhe: 120 mm
• Tiefe: 17 mm

Der CTR 1d ist ebenso wie der funktionsgleiche Hörmann Codetaster CTV 1 (mit vandalismusgeschützter Tastatur) oder der Hörmann Codetaster CTR 1b (mit beleuchteter Tastatur) auf Lager und daher zuverlässig lieferbar. Wer mehrere Tore bedienen oder die Klingel/Licht-Taste nutzen möchte, kann alternativ auf die erweiterten Geräte Hörmann Codetaster CTR 3b, Hörmann Codetaster CTV 3  oder Hörmann Codetaster CTR 3d zurückgreifen.

EAN: 4042533483529
