Hörmann Antriebsscheibe Für Führungsschiene FS 10 Und FS 2

Beschreibung zu Hörmann Antriebsscheibe für Führungsschiene FS 10 und FS 2

Die Hörmann Antriebsscheibe für Führungsschiene FS 10 und FS 2 ist speziell auf die Besonderheiten der Führungsschienen FS10 und FS 2 zugeschnitten. Sie ist ein wichtiger Bestandteil eines Torantriebes. Die Antriebsscheibe hat einen Durchmesser von 47 mm und ist 28 mm tief. Normalerweise ist sie mit der entsprechenden Hörmann Antriebsscheibenhalterung für Führungsschiene FS 10 und FS 2 im Kompett-Set der jeweiligen Torantriebe in der Führungsschiene enthalten. Allerdings kann es vorkommen, dass sie im Laufe der Zeit einem Defekt unterliegt. In diesem Fall ist es überaus praktisch, dass wir dieses Ersatzteil auf Lager haben und schnell versenden können. Nur so kann das Garagentor schnell wieder wie gewohnt genutzt werden. Außerdem kann so verhindert werden, dass die gesamte Führungsschiene ausgetauscht werden muss. Als Montagehilfe während des Austausches empfehlen wir unbedingt den Kauf von einem Hörmann Führungsschienen-Kürzungs-Set  und dem Hörmann Sturzgelenk zur Befestigung von Führungsschienen.

Antriebsscheibe geeignet für folgende Hörmann Garagentorantriebe

• Hörmann SupraMatic E Garagentorantrieb Serie 4 BiSecur
• Hörmann SupraMatic P Garagentorantrieb Serie 4 BiSecur
• Hörmann ProMatic Garagentorantrieb Serie 4 BiSecur
• Hörmann ProMatic Garagentorantrieb Serie 3 BiSecur
• Hörmann SupraMatic P Garagentorantrieb Serie 3 BiSecur
• Hörmann SupraMatic E Garagentorantrieb Serie 3 BiSecur
• EcoMatic

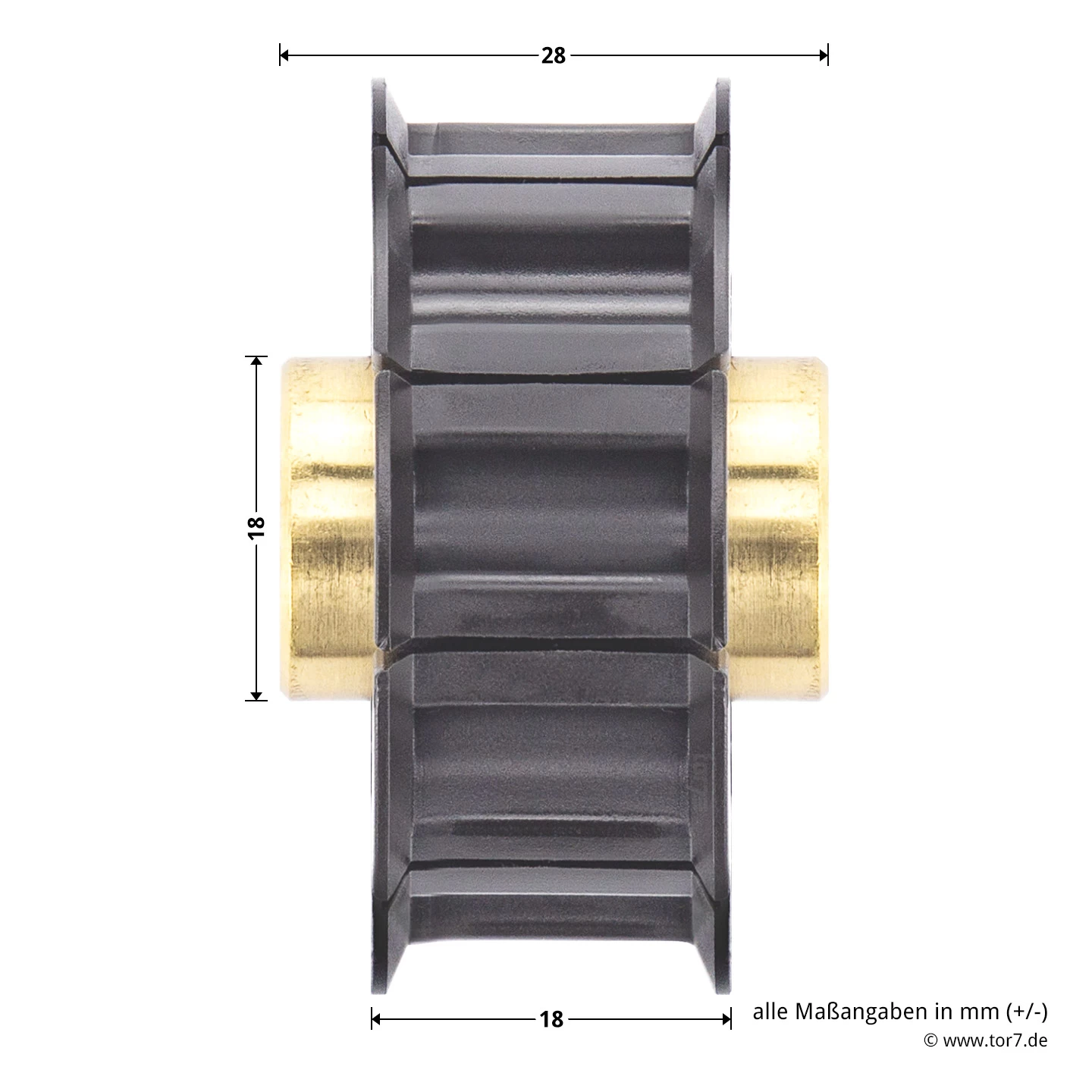

Maße dieser Antriebsscheibe

• Durchmesser: 47 mm
• Tiefe: 28 mm

Antriebsscheibe für verschiedene Führungsschienen

Die Führungsschienen aus der Reihe FS10 sind in verschiedenen Varianten erhältlich. Sie werden unter anderem als K-, M- oder L-Schiene angeboten. Bei ihnen handelt es sich genauer um freitragende Stahlschienen, die zusätzlich mit einem Zahngurt aus Polyester-Polyamid versehen sind. Ein weiterer Bestandteil neben der Antriebsscheibe ist der Hörmann Führungsschlitten für Führungsschienen FS 10 und FS 2, der aus Kunststoff gefertigt wurde. Auch er ist separat im Shop erhältlich.

Anleitung für den Austausch einer Hörmann Antriebsscheibe

Prinzipiell kann man sich nach der Anleitung von Hörmann für den Austausch eines Zahngurts oder Führungsschlittens richten. Nach der Demontage des Antriebskopfes und dem Abbau der Führungsschiene erfolgt die Sicherung der maximalen Vorspannung der verbauten Feder mittels Montage des o.g. Sturzgelenkes. Die in Bild 1B.1 unter E gezeigten Hörmann Bolzen A8 x 19,5 x 16 mit SL-Sicherung sind nicht im Lieferumfang enthalten. Man kann dazu jedoch die Bolzen verwenden, mit denen der Tormitnehmer am Mitnehmerwinkel und am Führungsschlitten befestigt ist.

Profi-Tipp!

Nach dem Wechsel der Antriebsscheibe soll man eigentlich die Halterung zuerst wieder einbauen und dann den Zahngurt wieder in die Zahngurtkupplung einsetzen. Das kann sich nach unserer Erfahrung ziemlich schwierig gestalten. Daher unsere Empfehlung: Nach Einlegen des Zahngurtes in die Antriebsscheibenhalterung (Bild 3.1) zuerst den Zahngurt in die Kupplung einbauen (Bilder 3.5 und 3.6). Dabei rutscht die Antriebsscheibenhalterung aufgrund der Gurtspannung etwas in die Schiene. Jetzt am Ende der Schiene ein Holzstück aufsetzen. Mittels einer Schraubzwinge die Antriebsscheibenhalterung dagegen spannen, bis die Schraubenlöcher wieder übereinander passen. Nun die Halterung wieder anschrauben (Bild 3.3). Weiter bei Bild 4.

Hörmann Führungsschienen

Zu den Besonderheiten der einteiligen Führungsschienen aus der Reihe FS10 gehört, dass sie komplett vormontiert sind und die Gurtspannung automatisch erfolgt. Die Führungsschiene ermöglicht das Öffnen und Schließen der ProMatic, EcoMatic oder SupraMatic Torantriebe. Während die EcoMatic Garagentorantriebe für ihr hervorragendes Preis-Leistungs-Verhältnis bekannt sind, richten sich die SupraMatic Torantriebe an Nutzer, die Wert auf hohe Öffnungsgeschwindigkeiten legen. Die ProMatic Reihe von Hörmann zeichnet sich schließlich durch ihren flexiblen Einsatz für Schwingtore und leichtgängige Sektionaltore aus.

EAN: 4005954876844
