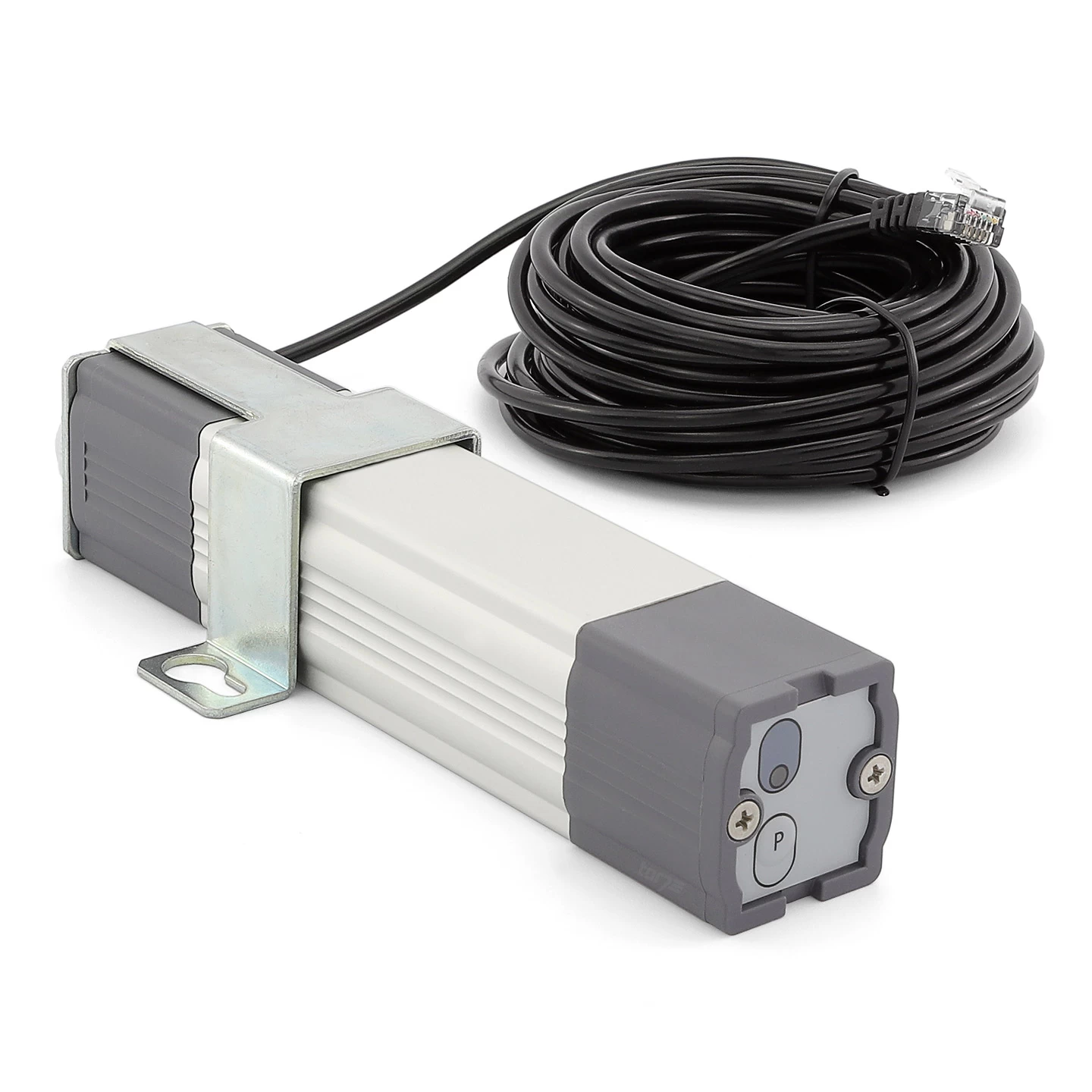

Hörmann 5-Kanal-Empfänger ESEI, BiSecur, Bidirektional

Beschreibung zu Hörmann 5-Kanal-Empfänger ESEI, BiSecur, bidirektional

Der Hörmann 5-Kanal-Empfänger ESEI 868 MHz BiSecur (868-BS) ist mit seiner Schutzart IP 65 im Gegensatz zum Hörmann 5-Kanal-Empfänger ESE, BiSecur, bidirektional für den Einsatz im Außenbereich geeignet. An mit HCP1-Bus-Steckplatz ausgestatteten Hörmann Antrieben angeschlossen, ermöglicht er sogar die Abfrage der jeweiligen Torposition oder richtungsbezogene Fahrbefehle, d.h. Tor-Auf oder Tor-Zu mit getrennten Handsendertasten.

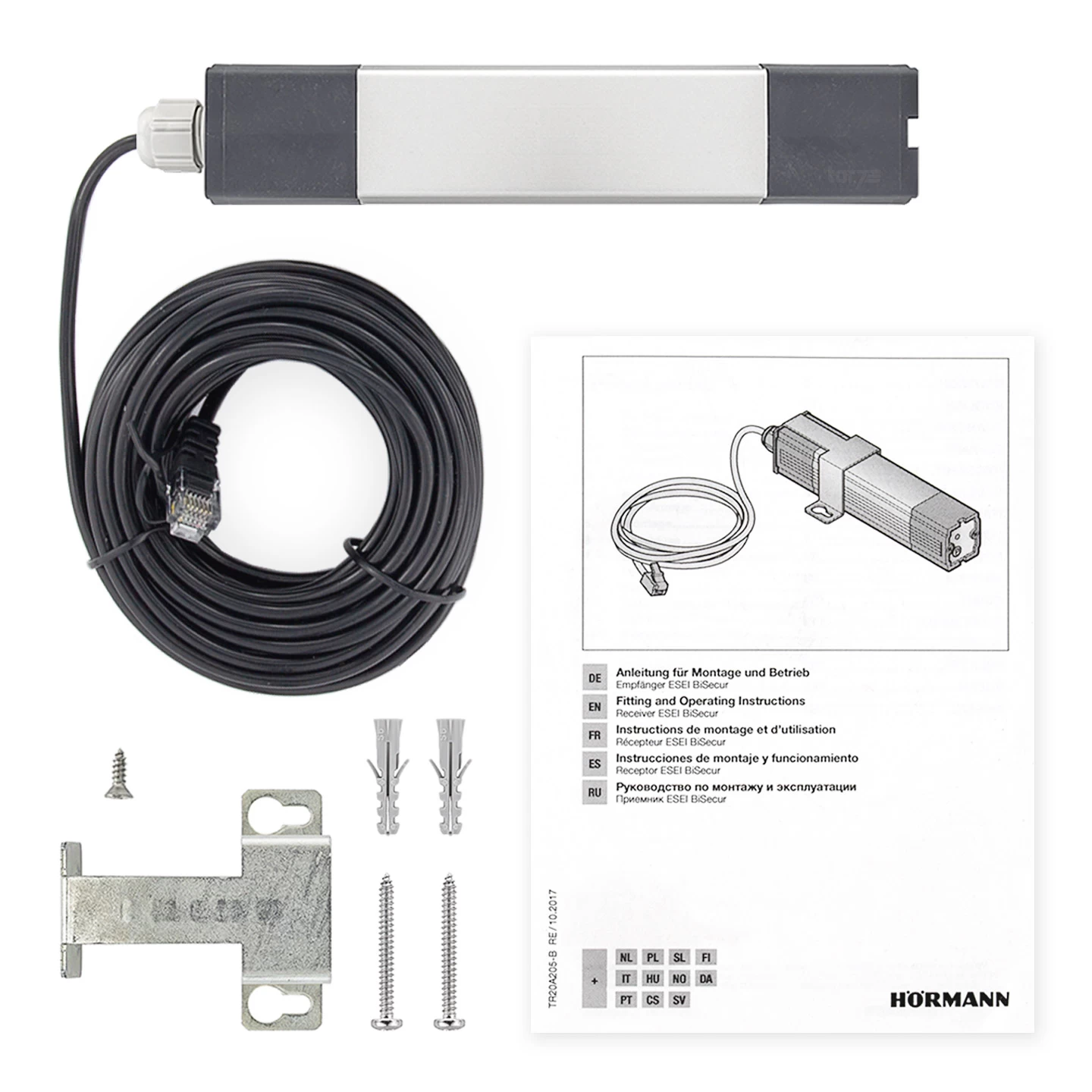

Lieferumfang

• 1 x Hörmann 5-Kanal-Empfänger ESEI 868-BS mit Anschlussleitung
• Anleitung

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• für Hörmann Torantriebe 868 MHz BiSecur mit Bus-Schnittstelle

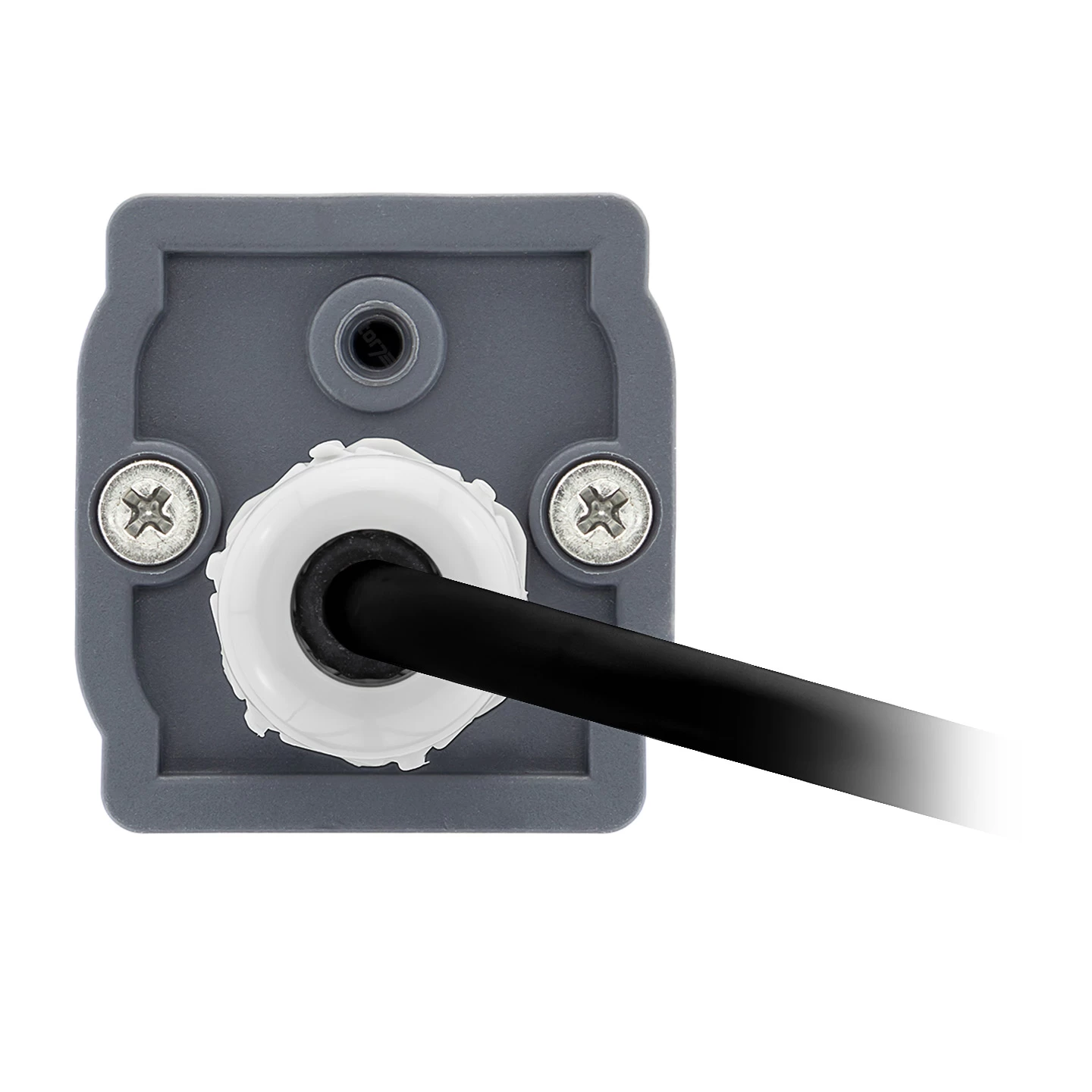

• mit 7 m Anschlussleitung, mit Systemstecker 6-polig
• Gehäuse: Aluminium mit Kunststoffkappen
• Schutzart: IP 65

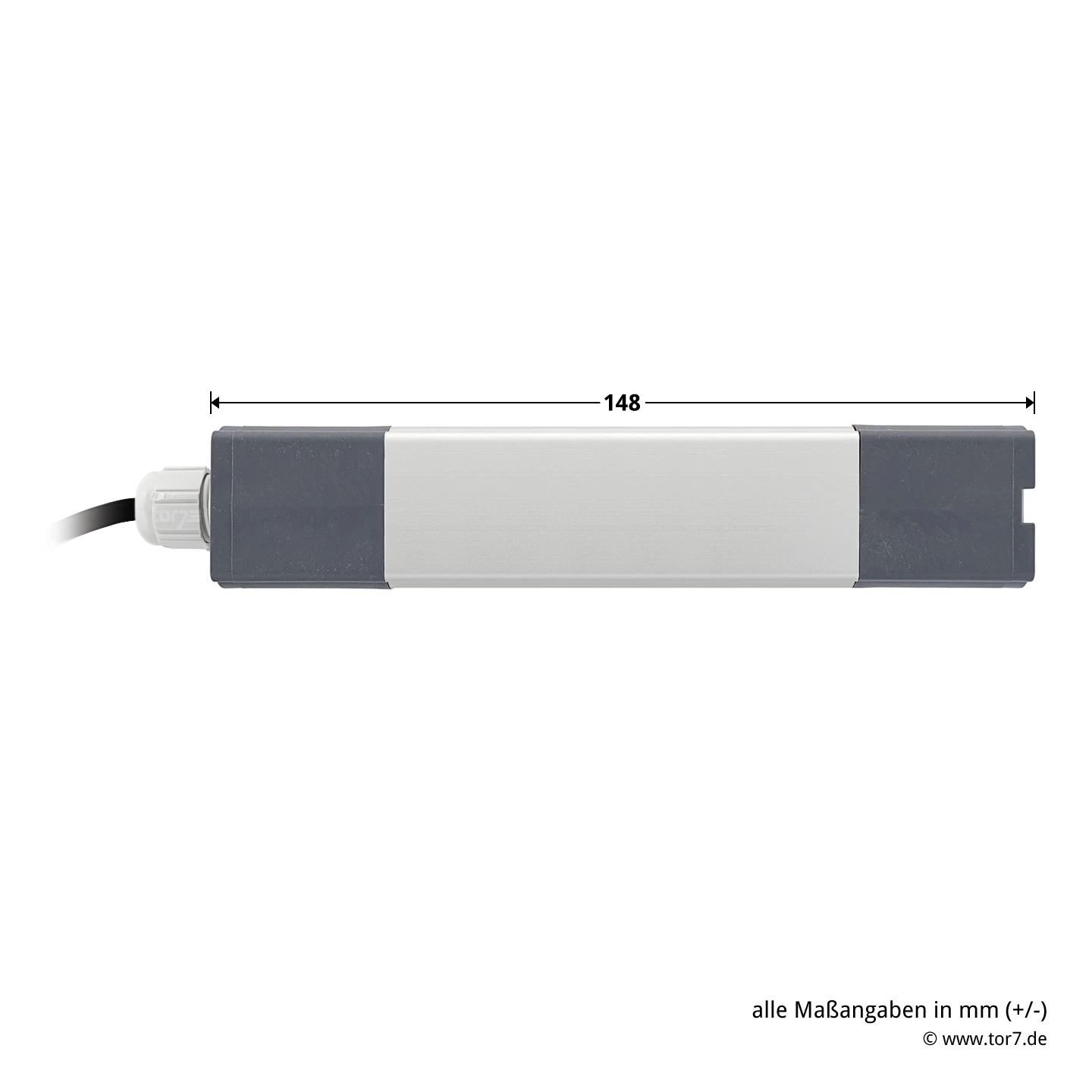

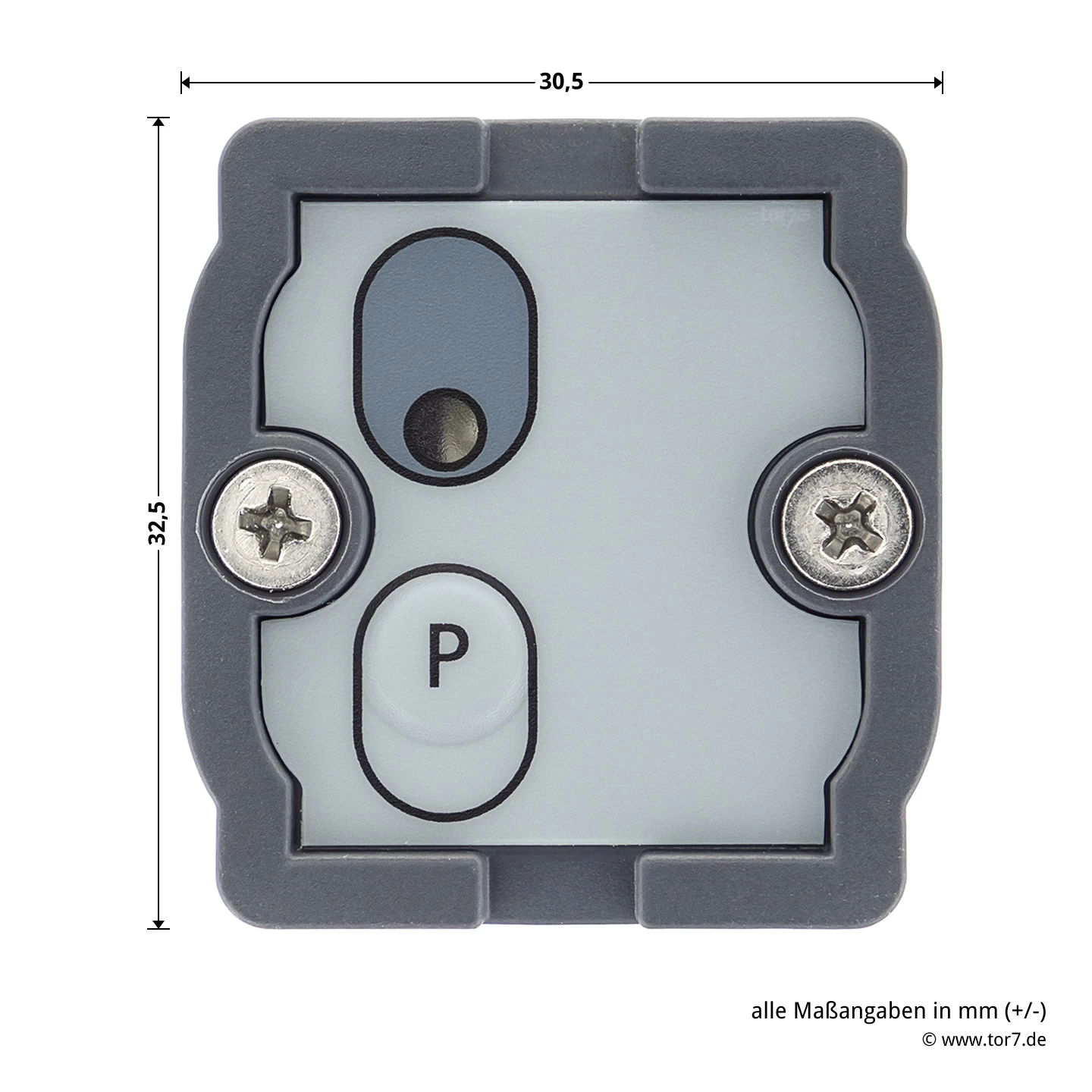

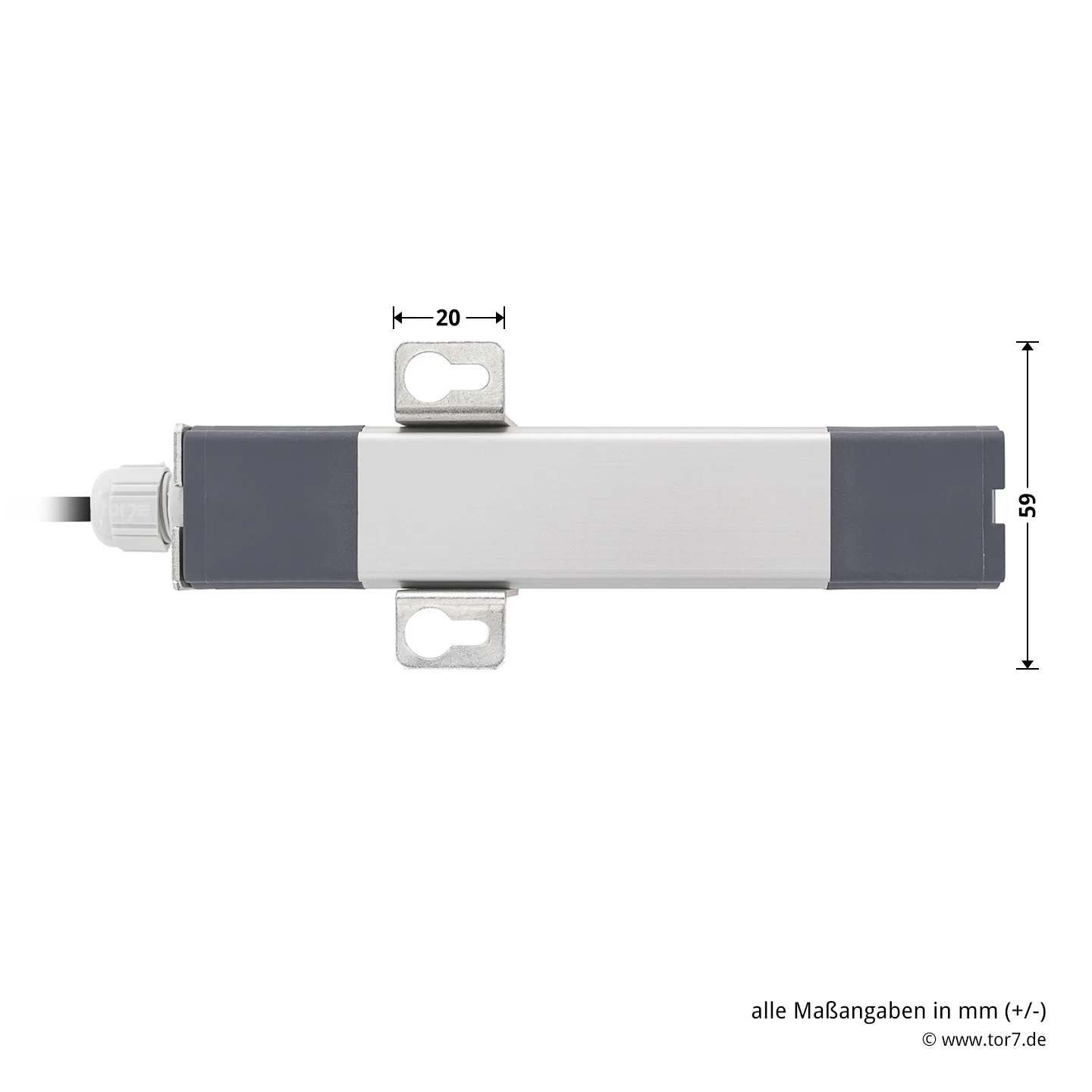

• Maße (B x H x T): 140 x 30 x 32 mm
• für eine stabile Reichweite, falls durch bauliche Gegebenheiten erforderlich
• Temperaturbereich: -20 bis +60 °C
• Betriebsspannung: 24 V DC
• Funktionen: Impuls, Statusrückmeldung

ESEI 868-BS für Hörmann Antriebe mit HCP1-BUS

Grundvoraussetzung für den Anschluss ist der hörmanneigene HCP1-Bus-Anschluss und der entsprechende Software-Index. Gleichzeitig scheiden ältere Hörmann Antriebe oder Fremdantriebe für den Anschluss des Empfängers ESEI aus, die nicht über den Bus-Anschluss verfügen. Sie können mit diesem Empfänger nicht auf den Funkstandard 868 MHz BiSecur umgerüstet werden. Vornehmlich ist der Empfänger für die Torantriebe Generation 3 geeignet.

Geeignete Torantriebe:

• RotaMatic (außer Akku), ab Software-Index G (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013
• LineaMatic, ab Software-Index E (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013
• SupraMatic 3, ab Software-Index C (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013

Um alle Funktionen des 5-Kanal-Empfängers ESEI 868-BS und seine Rückmeldefähigkeit zu nutzen, bietet sich die Bedienung mit dem 868-MHz-BiSecur-Handsender HS 5 oder mit einem Hörmann BiSecur Gateway LAN / WLAN an. In Verbindung mit der entsprechenden Hörmann App steuern Sie die einzelnen Funktionen mit Ihrem Smartphone oder Tablet und können auch gleich den jeweiligen Status des Tores sehen. Bei SupraMatic 3 Antrieben hat eine Nachrüstung nur Sinn, wenn richtungsbezogene Fahrbefehle per Hörmann-App/Gateway erwünscht sind. Für diesen Fall sollte im Vorfeld eine technische Beratung beim Hersteller Hörmann erfolgen.

Kanalbelegung am Funkempfänger ESEI

Der volle Funktionsumfang des ESEI 868-BS ist nicht an allen Antrieben und mit jedem Handsender oder weiteren Bedienelementen nutzbar. Dazu ist unbedingt die jeweilige Bedienungsanleitung des Hörmann Antriebes, Handsenders oder Impulsgebers zu beachten.

Kanal 1	Impulsfolgesteuerung (Auf – Stopp – Zu – Stopp – Auf…)
Kanal 2	Licht (An – Aus – An – Aus – An…)
Kanal 3	Teilöffnung / Gehflügel (Funktion abhängig vom Antriebstyp)
Kanal 4	Tor-Auf (Auf – Stopp – Auf – Stopp – Auf…)
Kanal 5	Tor-Zu (Zu – Stopp – Zu – Stopp – Zu…)

Sender und Impulsgeber für den ESEI 868-BS

Die Ansteuerung des Hörmann 5-Kanal-Empfängers ESEI 868-BS kann ausschließlich mit BiSecur-fähigen Impulsgebern oder Handsendern erfolgen, die von Werk aus auf die Frequenz 868 MHz eingestellt sind. Mit der 128-Bit-Verschlüsselung des frequenzmodulierten Funkcodes, der aus einem Herstellerschlüssel, einem Festcodeanteil und einem Rollingcodeanteil besteht, ist die Nutzung extrem sicher und schließt eine unautorisierte Verwendung Ihres Funkcodes praktisch aus.

Hörmann 868-MHz-BiSecur-Handsender:

• Hörmann Handsender HS 1, BiSecur, Struktur schwarz
• Hörmann Handsender HS 4, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, hochglanz schwarz
• Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
• Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz
• Hörmann Handsender HS 5, BiSecur, hochglanz weiß
• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz
• Hörmann Handsender HSP 4, BiSecur, schwarz
• Hörmann Handsender HSZ 1, BiSecur, schwarz
• Hörmann Handsender HSZ 2, BiSecur, schwarz
• Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

• Hörmann Funk-Innentaster FIT 2-1, BiSecur
• Hörmann Funk-Fingerleser FFL 25 BS
• Hörmann Funk-Codetaster FCT 3-1 BS
• Hörmann Funk-Codetaster FCT 10, BiSecur

Der 868-BS-Empfänger ESEI verfügt über eine stabile Reichweite, die durch die mögliche Montage im Freien auch weniger störanfällig ist. Dank seiner Unempfindlichkeit gegenüber Witterungseinflüssen und Feuchtigkeit ist er insbesondere für den Einsatz an Drehtorantrieben RotaMatic, Schiebetorantrieben LineaMatic sowie ausgewählten Industrietorantrieben und -steuerungen von Hörmann geeignet. Das robuste Gehäuse dieses Empfängers besteht aus Aluminium, hat die Maße 140 mm x 30 mm x 32 mm (B x H x T) und garantiert einen Einsatzbereich bei Temperaturen von minimal -20 Grad Celsius im Winter und maximal 60 Grad Celsius im Sommer.

EAN: 4042533869361
